A geração de hidrogênio é usada em garrafas de água, jarras, equipamentos de água no ponto de uso, dispositivos para banho e pulverização facial, equipamentos domésticos de inalação e kits educativos de ciências. Eletrolisadores separados recarregam cartuchos compatíveis de armazenamento de hidrogênio e integram sistemas residenciais de energia a hidrogênio.
Cada aplicação dá uma função diferente ao eletrolisador. Uma garrafa produz hidrogênio para uma porção de água. Um kit de ciências conecta a eletrólise a uma célula a combustível e a um pequeno motor. Uma estação de recarga prepara o hidrogênio para armazenamento e uso posterior. Essas funções definem o tamanho, a fonte de alimentação e os equipamentos auxiliares ao redor da célula.

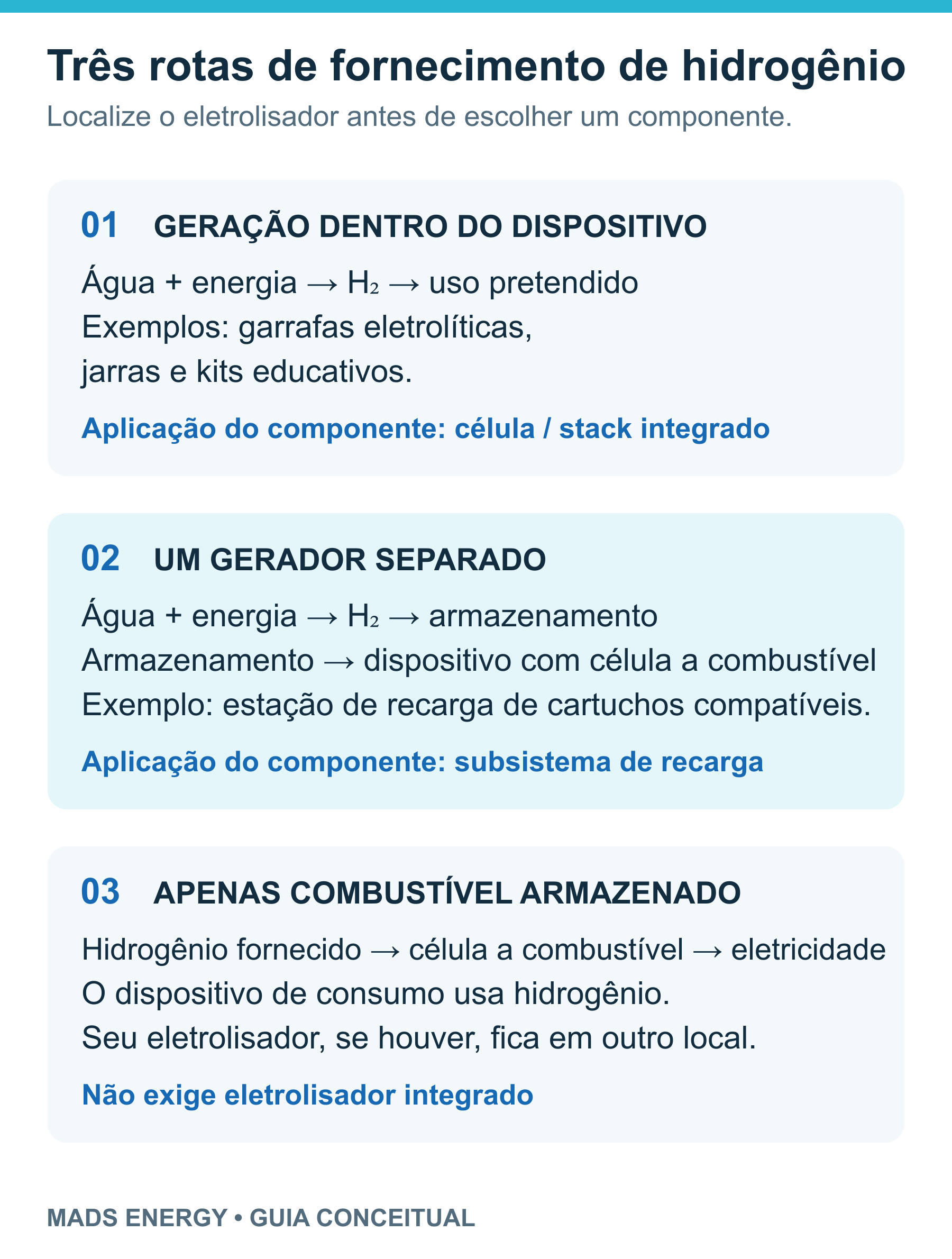

Onde os produtos de consumo geram hidrogênio
A eletrólise da água usa energia elétrica para decompor a água em hidrogênio e oxigênio. Uma célula a combustível, por sua vez, converte hidrogênio e um oxidante em eletricidade. A explicação do Departamento de Energia dos Estados Unidos sobre eletrólise descreve a etapa de produção.
Dentro do aparelho: uma pequena célula eletrolítica fornece hidrogênio à água potável, a um circuito de fornecimento de gás ou a um experimento educativo.
Em uma estação de recarga separada: um eletrolisador abastece um cartucho de armazenamento compatível ou um sistema de armazenamento instalado por profissionais. Uma célula a combustível usa esse hidrogênio armazenado posteriormente.
A partir de um fornecimento externo ou de uma reação química: uma unidade portátil de energia pode funcionar com hidrogênio fornecido externamente, a água envasada recebe hidrogênio durante a produção e os consumíveis reativos liberam hidrogênio quimicamente. A oportunidade de aplicação da eletrólise está na etapa de fornecimento quando essa rota utiliza um eletrolisador.
A geração e o armazenamento de hidrogênio e a produção de eletricidade ocupam partes diferentes do sistema do produto.
Garrafas, jarras e dispensadores de água potável
Garrafas portáteis de água hidrogenada e geradores acoplados ao gargalo
As garrafas eletrolíticas geram hidrogênio durante um ciclo de operação e dissolvem parte dele na água potável. Os geradores acoplados ao gargalo oferecem a mesma função em um acessório compacto. Os projetos disponíveis incluem dispositivos recarregáveis e alimentados por fonte externa, alguns com célula separada por membrana e controle de pressão.
Para o consumidor, as diferenças práticas são o volume preparado, o tempo de espera, a frequência de recarga da bateria e a limpeza. Dentro da garrafa, isso se traduz em dimensões da célula, energia por ciclo, separação de gases, vedações e gerenciamento de pressão. Os materiais em contato com a água e um circuito de água que permita limpeza fazem parte do projeto do aparelho.
Uma geometria compacta da célula é especialmente importante nessa aplicação. A célula, a eletrônica e o circuito de gás compartilham um espaço pequeno; por isso, um projeto baseado em MEA precisa se adequar tanto ao recipiente quanto à alimentação elétrica. A concentração de hidrogênio dissolvido descreve a porção pronta para consumo; a taxa de produção de gás descreve a célula que a abastece.
Jarras de água hidrogenada e aparelhos de bancada por batelada
Uma jarra prepara um volume maior para servir várias porções. A distribuição do hidrogênio no recipiente e sua retenção entre as porções passam a ser questões centrais do projeto. O nível de enchimento, o projeto da tampa e das vedações, a temperatura da água e o tempo desde a geração afetam a água servida pelo usuário.
Esse formato oferece mais espaço para a célula do que uma garrafa, ao mesmo tempo que acrescenta um volume maior de água a tratar. Medições da batelada em diferentes pontos e momentos de consumo mostram o desempenho da jarra do primeiro ao último copo. O acesso fácil à base e às vedações também importa para a limpeza diária.
Dispensadores de bancada, sob a pia e de água filtrada
Um aparelho de fluxo contínuo coordena o fornecimento de água, a geração de hidrogênio e sua dissolução enquanto o usuário retira a água. Seu resultado é expresso como concentração de hidrogênio dissolvido em uma vazão de água, temperatura e ponto de amostragem especificados.
Os formatos de bancada e sob a pia oferecem espaço para eletrônica de potência, tratamento de água, uma etapa de dissolução e componentes acessíveis para manutenção. As prioridades de projeto incluem uma primeira porção consistente, vazão contínua e operação suave nas partidas e paradas. Variações na pressão de entrada, estagnação e intervalo de manutenção também influenciam o sistema de água.
A filtragem de água potável prepara a água para consumo; o tratamento no lado da eletrólise abastece a célula. Projetar esses dois circuitos de água em conjunto conecta os requisitos do gerador à função de fornecimento de água potável do dispensador.
Água envasada e consumíveis geradores de hidrogênio
A água hidrogenada envasada recebe hidrogênio durante a fabricação, situando os equipamentos de geração ou injeção de gás no local de produção. Pastilhas e cartuchos reativos liberam hidrogênio quimicamente. Esses produtos atendem a necessidades relacionadas do consumidor por diferentes rotas de produção.
A permeabilidade do recipiente, o fechamento, o manuseio e o tempo até o consumo influenciam a quantidade de hidrogênio dissolvido que permanece na água envasada. Uma investigação de um órgão de defesa do consumidor, publicada em 2016 e atualizada em 2017, mediu mudanças após a abertura e a transferência da água nas condições de seu ensaio.
Equipamentos para banho, pulverização facial e inalação
Equipamentos para banho e escalda-pés
Geradores eletrolíticos para banho e escalda-pés adicionam hidrogênio a um volume maior e mais quente de água. Os projetos incluem células colocadas na água e configurações que fornecem hidrogênio a uma etapa de mistura separada. A separação de gases segue a arquitetura específica da célula.
O resultado útil do produto é o hidrogênio distribuído pela água do banho durante o uso. Volume de água, temperatura, circulação e tempo de tratamento definem essa distribuição. A amostragem representativa em diferentes pontos do banho permite avaliá-la. Proteção elétrica para uso em ambientes molhados, vedação do invólucro, incrustações, limpeza e aditivos permitidos são os principais aspectos da integração.
Pulverizadores faciais e dispositivos de cuidados com a pele
Os pulverizadores faciais combinam um reservatório de água hidrogenada com um atomizador. O hidrogênio passa por duas etapas: preparo no reservatório e fornecimento nas gotículas emitidas. A atomização, o contato com o ar, a temperatura e o tempo de armazenamento podem alterar a concentração fornecida.
O formato compacto e a capacidade da bateria precisam atender tanto ao gerador quanto ao atomizador. A limpeza do bico e o controle microbiano permitem o uso repetido, enquanto as medições do líquido emitido descrevem o que de fato sai do dispositivo.
Alegações de benefícios à saúde e de cuidados com a pele exigem evidências clínicas para o uso pretendido. Uma revisão sistemática de 2024 sobre água rica em hidrogênio apontou a necessidade de estudos maiores e mais rigorosos.
Equipamentos domésticos de inalação de hidrogênio
Os equipamentos domésticos de inalação incluem sistemas de produção de hidrogênio separado, com diluição posterior, e dispositivos que produzem uma mistura de hidrogênio e oxigênio. A arquitetura da célula e o circuito de gás a jusante determinam a composição na saída.
Esses produtos precisam de valores separados para vazão de hidrogênio, vazão total de gás, pureza e concentração fornecida. O circuito de gás também controla a umidade, a pressão e a diluição. Seu projeto de segurança contempla o acúmulo de gás, as fontes de ignição, a contaminação e a operação anormal.
A inalação continua sendo uma aplicação com exigências clínicas e regulatórias substanciais. Um estudo controlado de segurança envolveu oito adultos saudáveis sob um protocolo de pesquisa específico; os dispositivos domésticos precisam de avaliação própria de segurança para a composição de gás e o uso pretendidos.
Kits educativos e veículos em miniatura
Os kits de ciências com hidrogênio conectam um pequeno eletrolisador, a coleta separada de gases, uma célula a combustível e um motor ou outra carga elétrica. As versões movidas a energia solar tornam a sequência especialmente visível: a energia elétrica fornecida produz hidrogênio, e a célula a combustível converte esse hidrogênio novamente em eletricidade. Famílias e entusiastas usam esses produtos, assim como escolas e laboratórios.
Em um kit didático, o funcionamento visível, a repetibilidade e o manuseio supervisionado são características centrais. A qualidade da água, a separação de gases, os conectores e a alimentação elétrica definem o conjunto da pequena célula. O experimento também ilustra a energia necessária para transformar água em hidrogênio.
Algumas células educativas são projetadas para operação reversível. Os MEAs convencionais de células a combustível e de eletrolisadores têm funções diferentes; portanto, essa reversibilidade vem do projeto específico da célula.
Os kits didáticos costumam operar em uma escala muito pequena de produção de gás. Isso favorece conjuntos compactos de células com interfaces elétricas e mecânicas adequadas ao modelo ou ao experimento.
Estações de recarga de cartuchos e energia portátil
Estações eletrolíticas de recarga de bancada abastecem cartuchos compatíveis de hidreto metálico. O cartucho passa então a alimentar um modelo separado ou um pequeno dispositivo com célula a combustível. Isso situa a geração de hidrogênio em uma estação reutilizável voltada ao ensino, a laboratórios e a entusiastas avançados.
A estação combina o eletrolisador com uma interface de armazenamento, controle da pressão de enchimento, condicionamento de gás, gerenciamento térmico e uma estratégia de encerramento da recarga. A pressão e a temperatura de operação do cartucho determinam grande parte desse projeto auxiliar.
Unidades portáteis de energia com célula a combustível alimentadas por cilindro ou cartucho consomem hidrogênio armazenado. Seu eletrolisador, quando utilizado, faz parte do sistema de recarga. Células a combustível de metanol direto e cartuchos de hidrogênio ativados quimicamente seguem outras rotas de combustível.
As especificações dos dois produtos descrevem funções diferentes: uma estação de recarga produz e transfere hidrogênio, enquanto a unidade de energia fornece eletricidade para uma determinada autonomia e capacidade de combustível.
Armazenamento residencial de energia e mobilidade leve
O armazenamento residencial de hidrogênio combina um eletrolisador, condicionamento de gás, armazenamento e uma célula a combustível em um sistema instalado por profissionais. Tratamento de água, controles, um inversor e, muitas vezes, uma bateria intermediária dão suporte às etapas de conversão. A eletricidade excedente pode ser convertida em hidrogênio e armazenada para geração posterior de eletricidade.
Projetos em operação e demonstrações históricas incluem PEM e outras rotas de eletrólise. As aplicações residenciais continuam sendo uma categoria de integração especializada, com instalação, manutenção e suporte de longo prazo como partes do sistema.
Capacidade útil de armazenamento, programação de operação e eficiência elétrica de ida e volta são as medidas relevantes do sistema. A recuperação de calor acrescenta uma saída térmica separada. Em conjunto, elas descrevem como a instalação atende à demanda de eletricidade e calor de uma edificação.
Nas bicicletas a hidrogênio e em outros conceitos de mobilidade leve, o veículo usa hidrogênio armazenado e a geração fica na estação de abastecimento. Demonstrações de abastecimento doméstico e veículos-conceito ilustram essa configuração; a instalação de abastecimento de hidrogênio da CSIRO mostra a infraestrutura mais ampla envolvida.
Alguns sistemas residenciais de cogeração de calor e eletricidade com células a combustível obtêm hidrogênio pelo processamento de um combustível fornecido. Seus requisitos de componentes seguem essa rota de processamento de combustível, em vez da eletrólise da água.

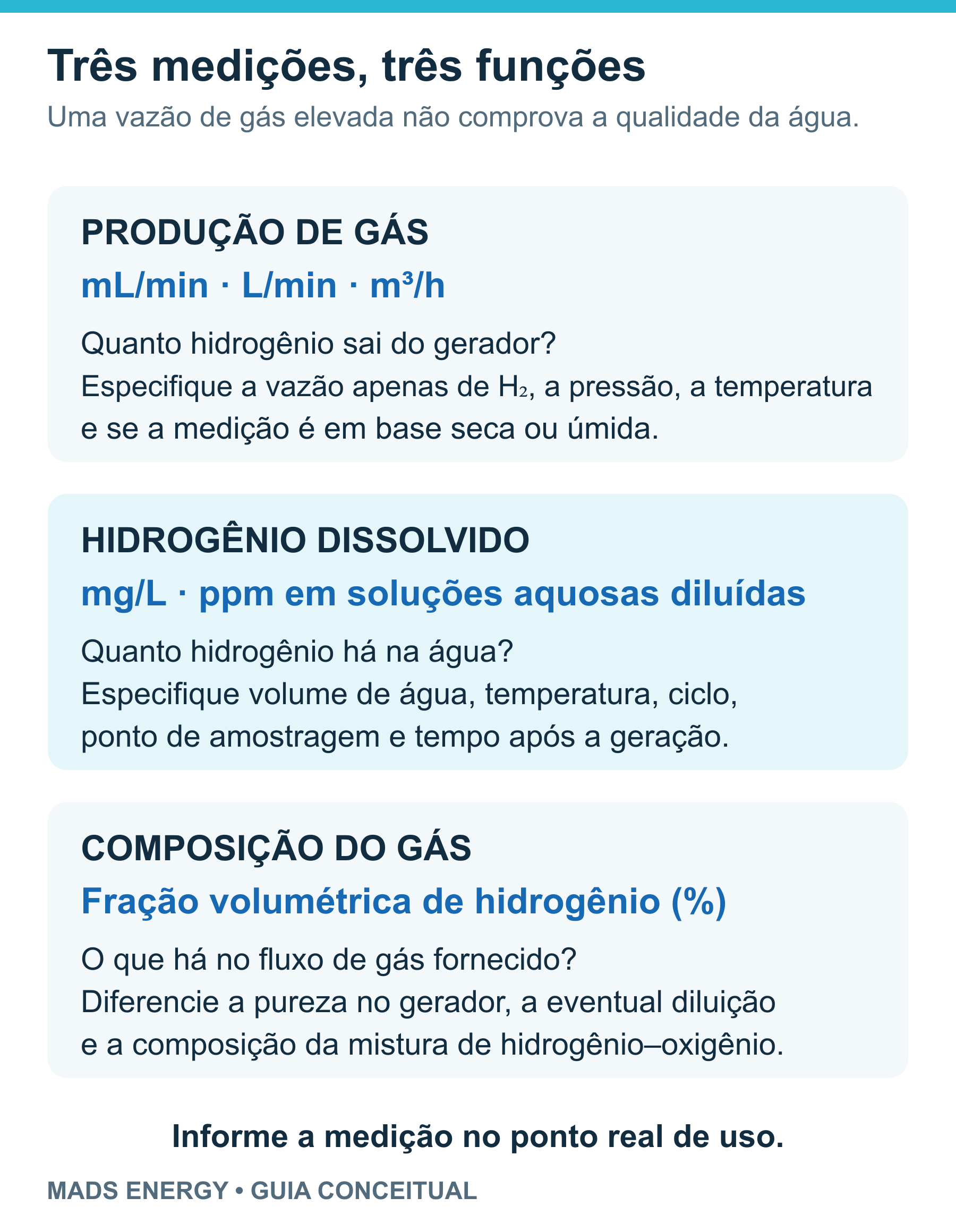

As medições que importam para cada produto
Os aparelhos de água são avaliados pela concentração dissolvida; dispositivos de gás e estações de recarga também exigem vazão, composição e pressão.
Produção de gás: a vazão de H₂ é expressa em mL/min, L/min ou m³/h, com temperatura e pressão de referência e indicação de base seca ou úmida. Na mesma base volumétrica, 150 mL/min equivalem a 0,009 m³/h. Nm³/h usa um estado normal de referência especificado.
Hidrogênio dissolvido: uma medição específica de hidrogênio descreve a água em um volume, temperatura, ciclo de operação, local de amostragem e tempo decorrido especificados. Em soluções aquosas diluídas, mg/L é aproximadamente igual, em valor numérico, a ppm em massa. O pH mede a acidez ou alcalinidade, enquanto o potencial de oxirredução responde a várias condições químicas; o H₂ dissolvido tem sua própria medição.
Fornecimento de gás: a vazão de hidrogênio, a vazão total da mistura gasosa, a pureza e a concentração final na saída descrevem aspectos diferentes do fluxo de gás. As medições na célula, após o condicionamento e na interface de fornecimento situam cada valor dentro do sistema.
Regime de operação: o ciclo relevante acompanha o produto — uma garrafa, porções repetidas, a recarga completa de um cartucho ou uma sessão de banho. O desempenho ao longo desse ciclo e no uso repetido relaciona a especificação da célula à operação cotidiana.

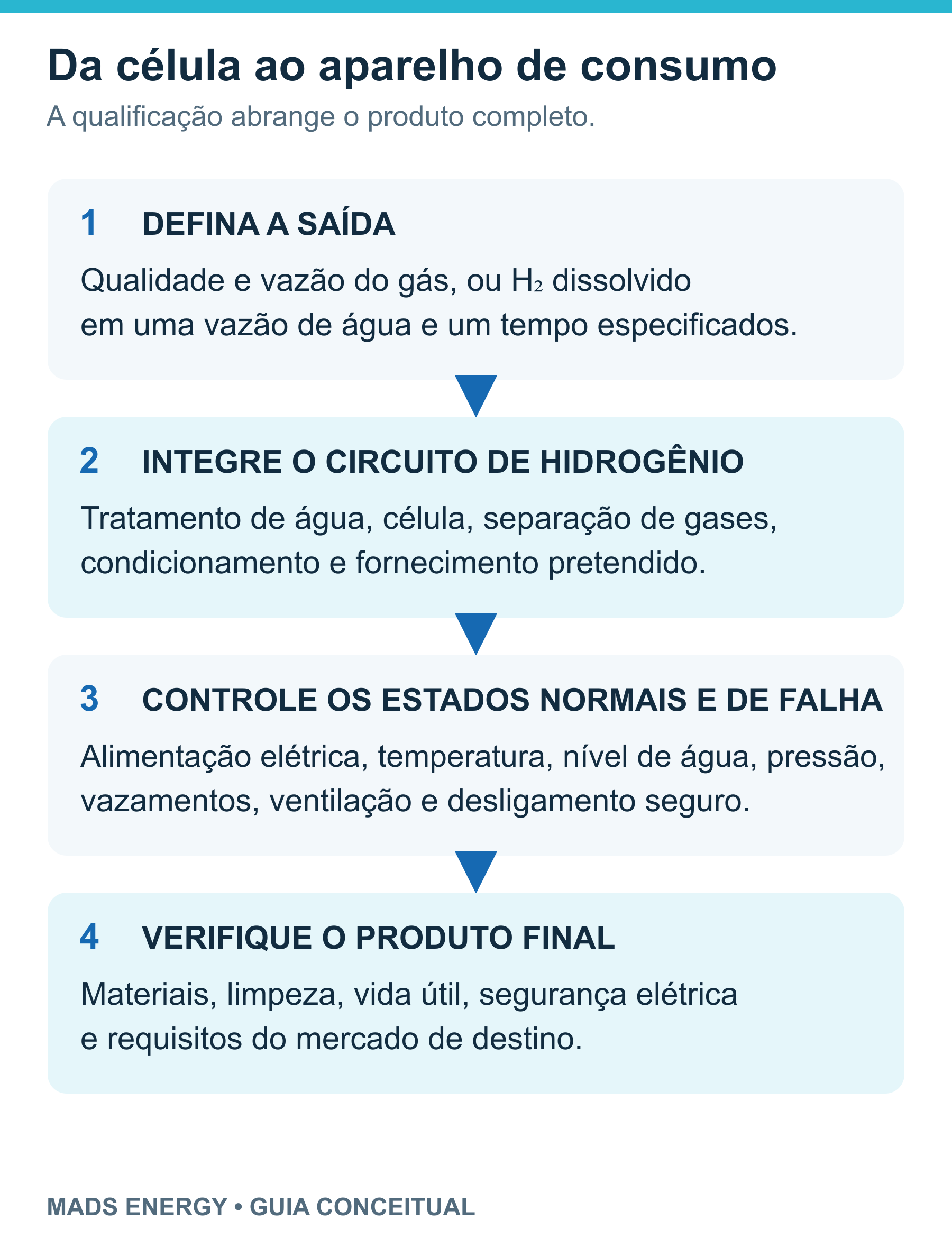

Integração da célula PEM em um aparelho
A célula funciona em conjunto com o circuito de água, a fonte de alimentação, o tratamento de gás e os controles dentro do aparelho completo.
Uma célula PEM precisa de alimentação elétrica regulada e de um fornecimento adequado de água. A aplicação acrescenta separação gás–líquido, secagem ou outro condicionamento, gerenciamento de pressão e uma interface de dissolução ou armazenamento. Os controles e um invólucro que permita manutenção integram essas partes. Nosso guia sobre os equipamentos necessários ao redor de um stack de eletrolisador PEM detalha essas conexões.
A baixa energia de ignição e a ampla faixa de inflamabilidade do hidrogênio tornam a ventilação, o gerenciamento de vazamentos, o controle de ignição e os materiais compatíveis partes essenciais do projeto de sistemas de gás. As orientações do Departamento de Energia dos Estados Unidos sobre segurança do hidrogênio explicam essas propriedades. A geração sob demanda reduz a quantidade armazenada em alguns projetos; tubos, câmaras e invólucros ainda precisam de um caminho seguro para o gás em situações de falha.
Nos aparelhos de água potável e cuidados pessoais, os materiais em contato com a água e o acesso para limpeza ajudam a manter a higiene no uso repetido. Os sistemas de bateria e carregamento, quando presentes, também influenciam o projeto do invólucro, dos controles e da manutenção.
Onde os componentes da Mads Energy se encaixam
A Mads Energy fornece stacks de eletrolisadores PEM, MEAs para eletrolisadores e geradores completos de hidrogênio. As vazões nominais publicadas dos stacks variam de 150 mL/min a 20 L/min. As opções de geradores incluem configurações de 150 mL/min, 3 L/min e 7 L/min.
O stack de 150 mL/min é um ponto de partida para projetos de geração de gás em pequena escala, correspondendo a 0,009 m³/h na mesma base volumétrica. Os valores publicados de vazão não especificam a temperatura e a pressão de referência. A produção de um MEA depende da configuração da célula e do stack em que o conjunto opera.
Equipamentos de água potável no ponto de uso oferecem espaço para um gerador integrado e componentes de gerenciamento de água. As garrafas impõem exigências maiores de tamanho e alimentação por bateria, enquanto os kits educativos favorecem conjuntos pequenos e visíveis. As estações de recarga incorporam ao projeto a pressão de armazenamento e o condicionamento de gás. Essas diferenças ajudam a determinar qual formato de equipamento de geração de hidrogênio se adapta ao produto.
Está desenvolvendo um aparelho de água hidrogenada, um kit de ciências ou uma estação de recarga? Conheça a linha Mads Energy e compare um stack com um gerador completo para encontrar o ponto de partida adequado. Conte o que você está desenvolvendo pelo formulário de consulta do produto.
