Densidade de corrente nominal em stacks de eletrólise PEM: como interpretar a especificação

A densidade de corrente nominal é a corrente por unidade de área ativa da célula no ponto de operação de referência declarado pelo fornecedor. Geralmente é expressa em A/cm². Leia esse valor junto com a área ativa, a corrente, a tensão e as condições de operação.

A área ativa e o número de células relacionam esse valor à produção de hidrogênio. A tensão o relaciona à potência elétrica. A vida útil exige evidências específicas de durabilidade e um regime de operação definido.

Ao comparar um stack ou um gerador completo, comece pelo ponto de operação ao qual o valor especificado se refere: a configuração elétrica, a temperatura, a pressão e os requisitos de água.

O que significa densidade de corrente?

Para uma célula, a densidade média de corrente é calculada como:

j = I / A_active

Nessa expressão, j é a densidade de corrente, I é a corrente que passa pela célula e A_active é sua área geométrica ativa. O método de ensaio de curva de polarização do JRC usa essa relação e identifica a área como a área geométrica ativa da célula.

Mantenha a consistência entre as unidades:

Se uma especificação informa 2.0 A/cm² e uma área ativa de 100 cm², a corrente correspondente é 200 A. Usar 20,000 A/m² e 0.01 m² leva ao mesmo resultado.

Use como área ativa a área geométrica da região de trabalho de uma célula, excluindo as regiões inativas da membrana, das placas e do gabinete. Solicite ao fornecedor a definição da área ou um desenho. Conte essa área uma única vez, sem somar as áreas do ânodo e do cátodo. A média resultante pode diferir da densidade de corrente em pontos individuais do eletrodo.

Nominal, típica e máxima são classificações diferentes

Leia a classificação que acompanha o número antes de comparar duas especificações.

O documento do fornecedor deve definir essas classificações. Um valor máximo declarado pode ser um limite contínuo, uma sobrecarga breve ou um ponto de teste em laboratório. Verifique sua duração e suas condições antes de tratá-lo como um valor especificado para operação.

Use a faixa de operação aprovada do modelo cotado para selecionar o equipamento. Valores gerais do setor para “densidade de corrente típica de PEM” servem como referência de contexto, não como ajuste para aquele stack.

Como a área e o número de células afetam um stack?

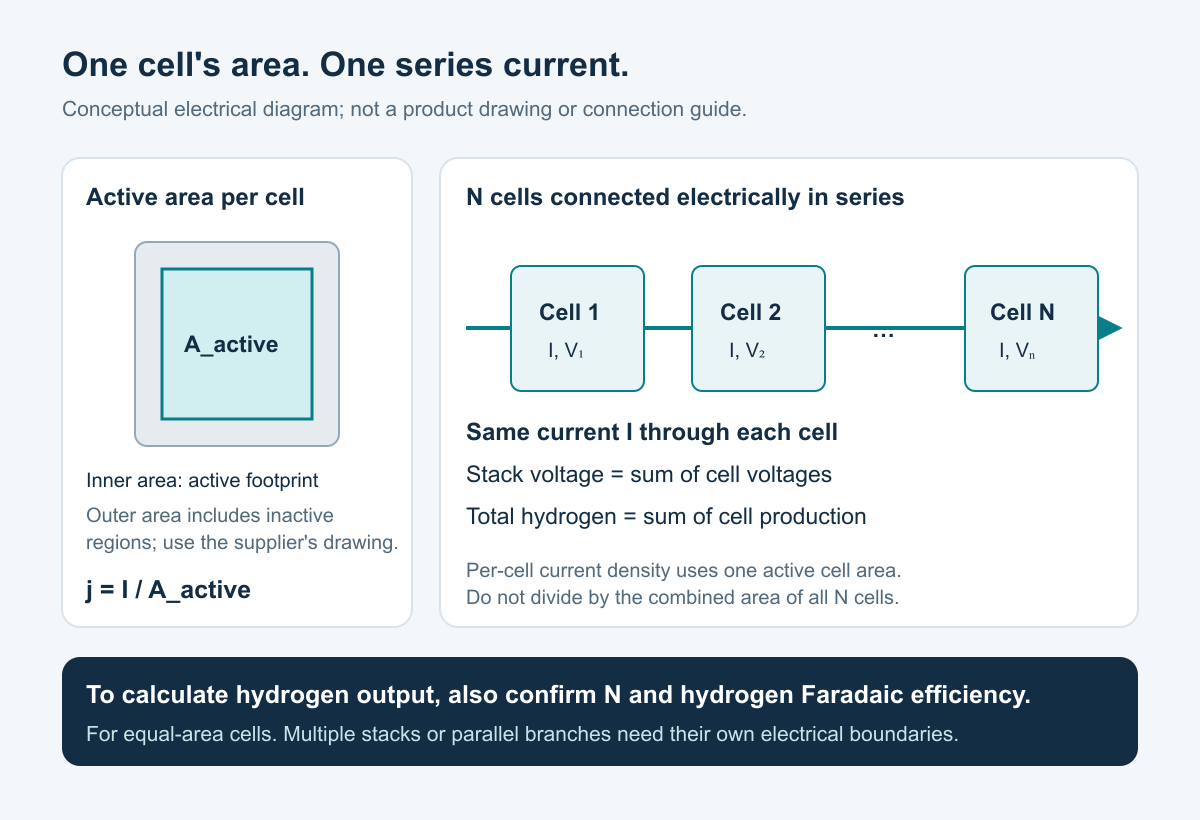

Diagrama conceitual de um stack em série: a mesma corrente passa por cada célula, enquanto as tensões das células e a produção de hidrogênio se somam.

Em um stack com células conectadas eletricamente em série, a mesma corrente passa por cada célula. Assim, células com a mesma área ativa têm a mesma densidade média de corrente.

As tensões se somam na conexão em série. Se houver N células e sua tensão média de operação for V_cell, então:

V_stack = N × V_cell

Cada célula em operação produz hidrogênio. Por isso, o número de células contribui para a produção total, enquanto a corrente nos terminais do stack em série permanece a mesma.

Dez células conectadas em série, cada uma conduzindo 200 A, exigem uma corrente de 200 A no stack. Para calcular a densidade de corrente por célula, divida essa corrente pela área ativa de uma célula.

Para equipamentos com ramos em paralelo ou stacks alimentados separadamente, identifique primeiro a configuração e a corrente por ramo. Aplique essas relações a cada stack em série dentro dessa configuração.

Como a densidade de corrente se relaciona com a produção de hidrogênio?

A formação de hidrogênio exige dois elétrons por molécula de H₂, como mostra a reação no cátodo na explicação sobre eletrólise do Departamento de Energia dos Estados Unidos. A lei de Faraday relaciona a corrente à taxa teórica de produção de hidrogênio.

Para uma célula:

ṅ_H₂,cell = η_F,H₂ × I / (2F)

Para um stack em série, usando a eficiência faradaica de hidrogênio do stack:

ṅ_H₂,stack = η_F,H₂ × N × I / (2F)

O ponto indica uma taxa. Aqui, ṅ é dado em mol/s, N é o número de células e η_F,H₂ é uma fração: 98% é inserido como 0.98. F é a constante de Faraday, aproximadamente 96,485 C/mol. A tabela de constantes do NIST fornece seu valor.

Essa expressão é um rearranjo da equação de eficiência de corrente para hidrogênio apresentada nos protocolos de teste do JRC, Seção 7.2.2. A eficiência faradaica de hidrogênio compara a produção de hidrogênio medida com a quantidade teórica calculada a partir da carga, no limite do sistema definido para a medição. Ela é diferente da eficiência energética.

Substitua I = j × A_active para calcular a produção a partir da densidade de corrente, da área ativa, do número de células e da eficiência faradaica de hidrogênio. Para obter o fornecimento líquido de um sistema completo, considere também as perdas por purificação, purga e outros processos a jusante.

Exemplo de cálculo: interpretação de uma especificação ilustrativa

Para este cálculo, considere os seguintes valores para um stack hipotético.

Primeiro, calcule a corrente:

I = 2.0 A/cm² × 100 cm² = 200 A

Em seguida, calcule a taxa de produção de hidrogênio do stack:

ṅ_H₂,stack = 0.98 × 10 × 200 / (2 × 96,485) ≈ 0.01016 mol/s

Isso corresponde a aproximadamente 36.6 mol/h. Assumindo comportamento de gás ideal e expressando o resultado como hidrogênio seco a 0 °C e 101.325 kPa de pressão absoluta, são aproximadamente 820 L/h, ou 0.820 m³/h. A conversão usa o volume molar de gás ideal do NIST, de aproximadamente 22.414 L/mol, nessas condições de referência explicitamente indicadas.

O resultado descreve a produção de hidrogênio no limite do stack considerado na medição. Para compará-lo com uma vazão cotada em L/min, SLPM ou Nm³/h, use o mesmo ponto de medição, a mesma temperatura de referência, a mesma pressão absoluta e a mesma base seca ou úmida. As condições de referência do volume de gás são distintas da temperatura e da pressão de operação do stack.

Por que a tensão associada ao valor especificado importa

Para uma área ativa, um número de células e uma eficiência faradaica de hidrogênio fixos, aumentar a densidade de corrente aumenta a produção de hidrogênio. Para avaliar a energia necessária por unidade de hidrogênio, você também precisa da tensão.

A curva de polarização mostra a tensão de operação em função da corrente ou da densidade de corrente sob condições definidas. Por exemplo, Noor Azam e colaboradores mediram os efeitos da densidade de corrente, da temperatura e da vazão de água em uma célula PEM experimental. Para comparar opções de compra, solicite a curva e as condições de teste do stack cotado.

Nos terminais do stack:

P_DC = V_stack × I

No mesmo exemplo hipotético, suponha uma tensão média de 2.0 V por célula. Dez células resultam em 20 V no stack; a 200 A, ele consome 4.0 kW de potência elétrica em corrente contínua (DC).

Para um gerador completo, avalie a entrada de energia elétrica no sistema fornecido, incluindo a retificação e os equipamentos auxiliares. A tabela de metas técnicas de PEM do DOE usa valores de energia separados para o stack e para o sistema por esse motivo. Na cotação, solicite medições dos equipamentos fornecidos no ponto de operação declarado.

O valor de consumo de energia deve identificar a produção de hidrogênio e os equipamentos abrangidos pela medição. Se a eficiência for informada como porcentagem, verifique se ela usa o poder calorífico superior ou inferior do hidrogênio.

Quais condições devem ser iguais ao comparar valores especificados?

Antes de comparar equipamentos, registre as seguintes condições junto de cada valor especificado de densidade de corrente.

Temperatura e pressão. A temperatura afeta a tensão necessária para uma determinada densidade de corrente, como mostra o estudo experimental do DLR sobre MEAs. Registre a temperatura, as pressões dos lados de hidrogênio e oxigênio, se cada pressão é absoluta ou manométrica e a pressão diferencial através da membrana.

Qualidade da água e gerenciamento da água. As impurezas podem afetar o funcionamento da membrana e dos catalisadores, como o JRC discute na seção sobre PEM. Solicite o requisito de condutividade ou resistividade do modelo, com as condições de medição, além dos requisitos de abastecimento, circulação de água e resfriamento. A indicação “água deionizada (DI)” por si só deixa esses detalhes indefinidos.

Duração do teste e tempo de uso do equipamento. Verifique se os dados vêm de um teste breve de desempenho ou de uma avaliação em operação contínua, e se o stack era novo e havia sido condicionado ou já estava envelhecido. Registre se o teste incluiu variações de carga, partidas e paradas ou operação estável.

Critérios de vida útil. Solicite a definição de fim de vida útil, o perfil de operação, a base dos testes e os termos de garantia. As notas das metas de PEM do DOE avaliam a variação de tensão na mesma densidade de corrente e pedem avaliação próxima ao ponto nominal de operação e sob condições dinâmicas relevantes. Use as evidências do fornecedor e os termos contratuais para avaliar o equipamento cotado.

O que solicitar em uma cotação?

Solicite estes detalhes junto com a cotação:

Para um stack, identifique os requisitos que sua equipe de integração deve atender. Para um gerador completo, verifique as condições de operação admitidas pelo conjunto e a produção de hidrogênio no ponto de entrega. O guia de comparação entre stack e gerador completo de hidrogênio explica os dois escopos de compra.

Consulte a linha de stacks de eletrólise PEM ou entre em contato com a Mads Energy, informando a produção de hidrogênio, a pressão, o regime de operação e o escopo de fornecimento necessários. Inclua a especificação que deseja comparar.

Duas dúvidas comuns sobre especificações

Posso calcular a densidade de corrente pelas dimensões externas do stack?

Use a área ativa por célula informada pelo fornecedor. As dimensões externas do stack incluem o gabinete e outras regiões inativas, por isso não fornecem a área necessária para esse cálculo.

Uma eficiência faradaica de 98% significa eficiência energética de 98%?

Não. A eficiência faradaica de hidrogênio compara a produção medida de hidrogênio com a quantidade teórica calculada a partir da carga. A eficiência energética compara o conteúdo energético do hidrogênio com a energia de entrada e exige a indicação da base de poder calorífico utilizada. Verifique qual medida o documento informa.
