Um eletrolisador de água com membrana de troca aniônica (AEMWE) produz hidrogênio usando uma membrana polimérica que conduz íons hidróxido. Sua química alcalina abre caminho para catalisadores e componentes feitos com materiais mais abundantes. A questão prática é saber se uma determinada célula consegue manter a vazão nominal, a eficiência e a qualidade do gás ao longo do ciclo de trabalho necessário.
Para engenheiros que comparam opções AEM e PEM, uma especificação útil relaciona três aspectos: o ponto de operação, as evidências de durabilidade nesse ponto e os equipamentos incluídos na medição de energia. Analisá-los em conjunto oferece uma visão muito mais clara do que apenas uma densidade de corrente recorde.
Como funciona um eletrolisador de água AEM
O hidrogênio se forma no cátodo negativo. Ali, a água recebe elétrons, produzindo hidrogênio e íons hidróxido. Os íons hidróxido atravessam a AEM do cátodo para o ânodo. No ânodo positivo, o hidróxido é consumido e são produzidos oxigênio, água e elétrons. A fonte externa de corrente contínua promove a reação; os elétrons percorrem o circuito elétrico.
Cátodo: 4H₂O + 4e⁻ → 2H₂ + 4OH⁻
Ânodo: 4OH⁻ → O₂ + 2H₂O + 4e⁻
Reação global: 2H₂O → 2H₂ + O₂

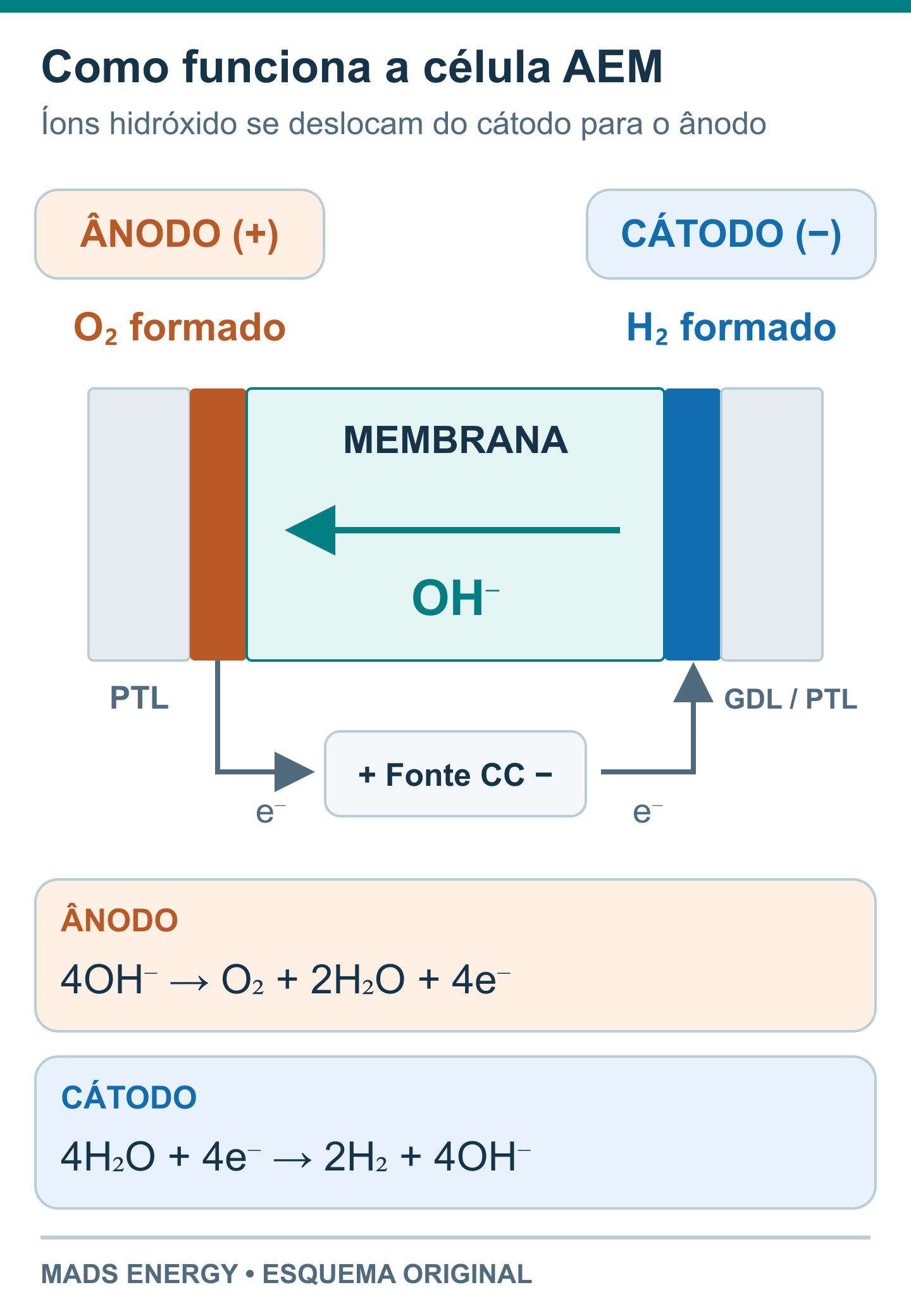

Figura 1. Esquema original dos caminhos de íons e elétrons. As configurações de alimentação de água variam; as equações mostram onde a água é consumida e formada. As espessuras das camadas são ilustrativas.
Em um eletrolisador PEM, os prótons se deslocam na direção oposta: do ânodo para o cátodo, através de uma membrana ácida condutora de prótons. Essa mudança na química afeta os catalisadores, os ionômeros e os componentes resistentes à corrosão. Uma AEM, portanto, não substitui diretamente uma membrana PEM. O guia sobre o princípio de funcionamento PEM explica o caminho correspondente dos prótons. Para uma visão mais ampla da química AEM e das funções dos componentes, consulte a revisão técnica de Du e colaboradores.
Interprete o desempenho como um ponto de operação
A densidade de corrente, expressa em A/cm² de área ativa do eletrodo, descreve quanta corrente passa por uma determinada área da célula. Uma corrente maior pode produzir mais hidrogênio nessa área quando a eficiência faradaica é mantida. A tensão determina a energia elétrica necessária por unidade de carga. Um resultado em corrente elevada precisa ser acompanhado de sua tensão.
Uma curva de polarização também precisa informar temperatura, composição do eletrólito, pressão, área ativa e histórico de condicionamento. Verifique se a tensão é medida nos terminais da célula ou corrigida para descontar as perdas ôhmicas. Uma curva com correção iR ajuda a separar as perdas eletroquímicas, mas a fonte ainda precisa fornecer a tensão real nos terminais.
Um exemplo publicado torna essa distinção concreta. Klingenhof e colaboradores relataram células AEM que superaram 5 A/cm² próximo de 2 V de tensão de célula sem correção, usando ânodos à base de NiFe, cátodos de platina e KOH 1 M. As medições de durabilidade foram realizadas a 1 A/cm² durante aproximadamente 110 horas. São experimentos diferentes: o ensaio em corrente constante não comprova uma operação de 110 horas na corrente mais alta mostrada na curva de polarização. Consulte o artigo original, a Figura 4 e a seção de métodos.
A mesma distinção entre condições nominais e demonstradas é importante nas especificações PEM; veja densidade de corrente nominal em stacks PEM.

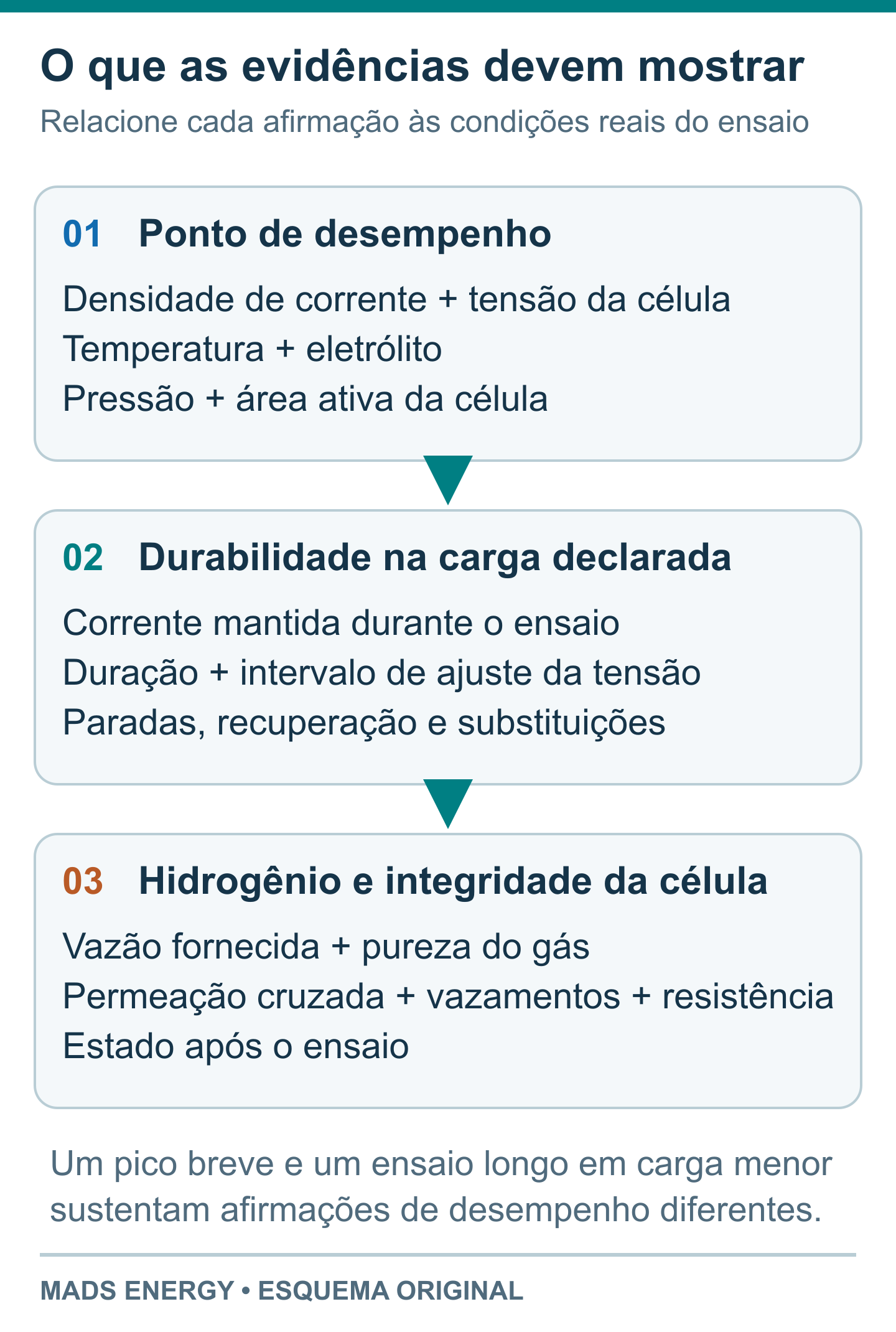

Figura 2. Fluxo de comparação, sem dados experimentais. Considere as condições de operação da alegação de desempenho ao examinar as evidências de durabilidade.
O que um resultado de durabilidade efetivamente comprova
Em corrente constante, o aumento da tensão da célula significa que manter a mesma corrente exige mais potência elétrica. Uma taxa de degradação informada, dV/dt, descreve essa mudança ao longo de um intervalo declarado. A duração do ensaio, o intervalo usado no ajuste, o condicionamento inicial, as interrupções e qualquer substituição de componentes devem acompanhar o número.
Para dar uma ideia da escala, um aumento constante de 10 µV/h acrescentaria 10 mV ao longo de 1.000 horas. Esse cálculo ilustra a unidade; não é uma previsão de vida útil. A ativação, as mudanças reversíveis e os modos de falha posteriores podem tornar o histórico de tensão não linear. A permeação cruzada de gases, os vazamentos e a perda de vazão de hidrogênio também importam, mesmo quando a inclinação da curva de tensão é pequena.
O artigo de perspectiva de 2025 de Son e colaboradores comparou estudos de 2016–2024. Ele usou uma região de seleção de mais de 1.000 horas e menos de 10 µV/h para identificar operações relatadas relativamente estáveis. Esse era um filtro de análise da literatura, não uma certificação de vida útil. Suas classificações de componentes descrevem aquele conjunto de dados e suas condições de ensaio. Leia o artigo de perspectiva junto com a correção publicada.
Há também uma referência oficial específica: o Plano Plurianual de 2024 do DOE estabeleceu para 2026 uma meta de demonstração AEM de 2 A/cm² a 1,8 V, com degradação inferior a 4 mV/khr, equivalente a 4 µV/h. É uma meta de pesquisa e desenvolvimento com data e contexto definidos, não uma garantia nem uma prova de que uma unidade comercial a cumpre. Consulte a Tabela 3.4, página impressa 51.
Para um projeto, solicite dados de operação sob o perfil de carga previsto, além dos dados em regime permanente. Partidas, paradas, espera, mudanças de pressão e procedimentos de recuperação podem alterar o que um ensaio longo permite concluir. Os protocolos de ensaio harmonizados do JRC da Comissão Europeia oferecem uma estrutura útil para definir condições de ensaio e limites de sistema comparáveis.
Água pura e KOH são condições de ensaio diferentes
Um eletrólito alcalino dissolvido pode fornecer caminhos iônicos dentro de um eletrodo poroso que complementam os oferecidos pelo ionômero. Com alimentação de água pura, a utilização do catalisador depende muito mais da rede de ionômero e de seu contato com o catalisador. Um bom resultado em KOH 1 M não pode simplesmente ser apresentado como desempenho em água pura.
O histórico de alimentação também importa. Ul Hassan e colaboradores investigaram a mudança de KOH para água deionizada e mostraram por que o eletrólito residual e o procedimento de lavagem devem ser considerados ao interpretar um ensaio declarado como realizado em água pura. Solicite o protocolo de condicionamento e enxágue junto com a especificação da alimentação. Seu estudo de 2022 aborda diretamente essa comparação.
Os avanços posteriores ao período de revisão de 2016–2024 também mudam o que se pode afirmar sobre a operação com água pura. Song e colaboradores relataram uma célula de 5 cm² com ionômero reticulado no ânodo, operando com água pura por 1.813 horas a 1 A/cm² e 80°C, com uma taxa de degradação de tensão informada de 0,03 mV/h, ou 30 µV/h. O artigo de 2025 demonstra um projeto específico de eletrodo em condições declaradas. Ele também mostra por que “longa duração” e “baixa taxa de degradação” precisam ser verificadas separadamente.
Na seleção de equipamentos, a escolha do eletrólito afeta o manejo de líquidos, os materiais compatíveis, o controle da qualidade da água e a manutenção. Compare os requisitos de alimentação e manutenção especificados pelo fornecedor com as utilidades e a equipe de operação disponíveis no local.
Os componentes funcionam em conjunto

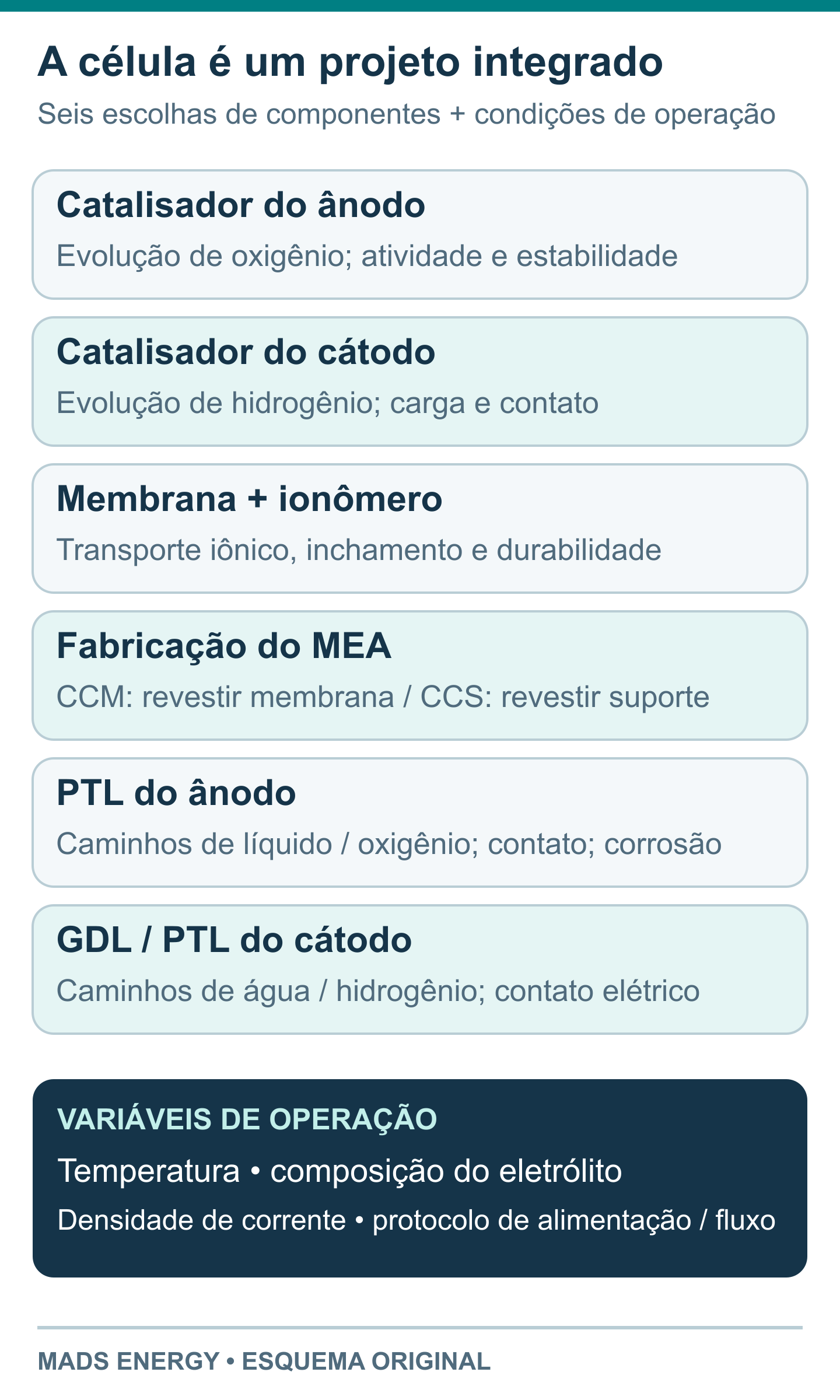

Figura 3. Mapa original dos componentes. As indicações de materiais identificam opções de projeto, não uma classificação universal.
Catalisadores e ionômero. Catalisadores de ânodo à base de níquel–ferro podem viabilizar a evolução de oxigênio sem irídio, enquanto algumas demonstrações de AEM de alto desempenho ainda usam metais do grupo da platina no cátodo. Portanto, “AEM” por si só não significa “isento de PGM”. A carga de catalisador, o teor de ionômero, a estrutura de poros e o contato elétrico determinam quanto do catalisador é utilizado. No estudo de Song e colaboradores, a ancoragem do catalisador em uma rede de ionômero reticulado melhorou a integridade do eletrodo e o transporte; a interface fez parte do resultado, além do nome do catalisador.
Membrana e fabricação. É necessário equilibrar condutividade, espessura, inchamento, estabilidade química e suporte mecânico. Uma membrana revestida com catalisador (CCM) recebe a camada catalítica sobre a membrana; um substrato revestido com catalisador (CCS) a recebe sobre um suporte poroso antes da montagem. Klingenhof e colaboradores usaram um método de revestimento que controlava o inchamento da membrana durante a fabricação. Esses detalhes do processo ajudam a explicar por que a denominação CCM ou CCS, por si só, não permite prever o desempenho ou a durabilidade.
Imidazólio, piperidínio e outras químicas de amônio quaternário aparecem nas pesquisas sobre AEM. Essas são famílias amplas de materiais. Compare o polímero específico, o reforço, a espessura e a combinação de ionômeros nas condições propostas, em vez de escolher apenas pelo nome da família.
Camadas porosas de transporte. A PTL do ânodo e a camada de transporte do cátodo — muitas vezes chamada de camada de difusão gasosa, ou GDL — fornecem contato elétrico e caminhos para líquidos e gases. Sua estrutura de poros, condição superficial e compressão afetam o contato e a remoção de bolhas. A adequação do material deve ser verificada no potencial de eletrodo e nas condições de eletrólito relevantes; a experiência com componentes para PEM em meio ácido não qualifica automaticamente um componente para uso em AEM alcalina. Essas funções e considerações sobre corrosão são discutidas na revisão sobre componentes AEM.
Temperatura e carga. A operação em temperaturas mais altas pode melhorar as taxas de reação e transporte, ao mesmo tempo que altera o envelhecimento do polímero e o gerenciamento da água. Elevar a densidade de corrente aumenta a produção de gás por unidade de área e muda as exigências de transporte e resfriamento. Use os limites reais de operação e o histórico de ensaios para avaliar essas escolhas.
Compare separadamente a eficiência da célula, do stack e do sistema
A tensão de uma célula não representa o consumo de energia de um gerador completo de hidrogênio. Um stack reúne várias células. Um sistema completo acrescenta conversão de energia e sistemas auxiliares, como circulação, resfriamento, controles e tratamento de gases. A secagem ou a compressão podem estar incluídas em uma cotação e excluídas de outra.

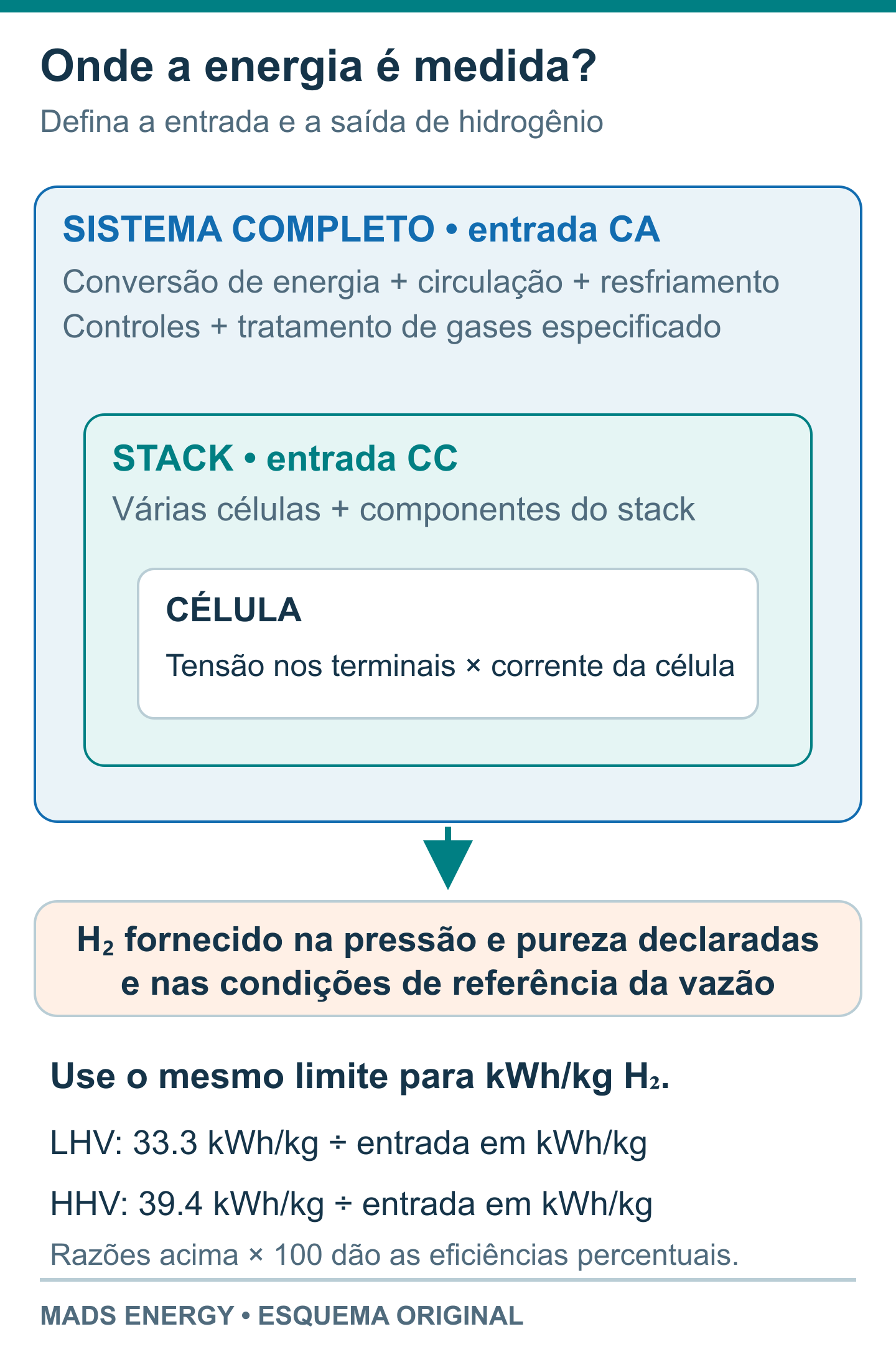

Figura 4. Esquema original dos limites de medição. Compare o consumo de energia nas mesmas condições de saída de hidrogênio e com os mesmos equipamentos incluídos.
Solicite o consumo medido em kWh/kg H₂, o limite de medição na entrada em corrente alternada ou contínua e a pressão e a pureza do hidrogênio fornecido. Se a vazão for informada em metros cúbicos normais, confirme a temperatura e a pressão de referência usadas para esse volume.
A convenção de poder calorífico também altera o percentual de eficiência. Com base na massa de hidrogênio, o poder calorífico inferior, LHV, é de aproximadamente 33,3 kWh/kg, e o poder calorífico superior, HHV, de aproximadamente 39,4 kWh/kg. Para um sistema explicitamente ilustrativo que consuma 50 kWh/kg, as eficiências elétricas correspondentes são de cerca de 67% LHV e 79% HHV. Elas descrevem o mesmo consumo de energia. Os aportes externos de calor, quando relevantes, devem ser informados separadamente.
A avaliação tecnológica da eletrólise da água do DOE distingue as premissas do stack e do sistema. Para os limites do fornecimento comercial, veja stack PEM versus gerador completo de hidrogênio.
AEM versus PEM: compare as evidências para o projeto

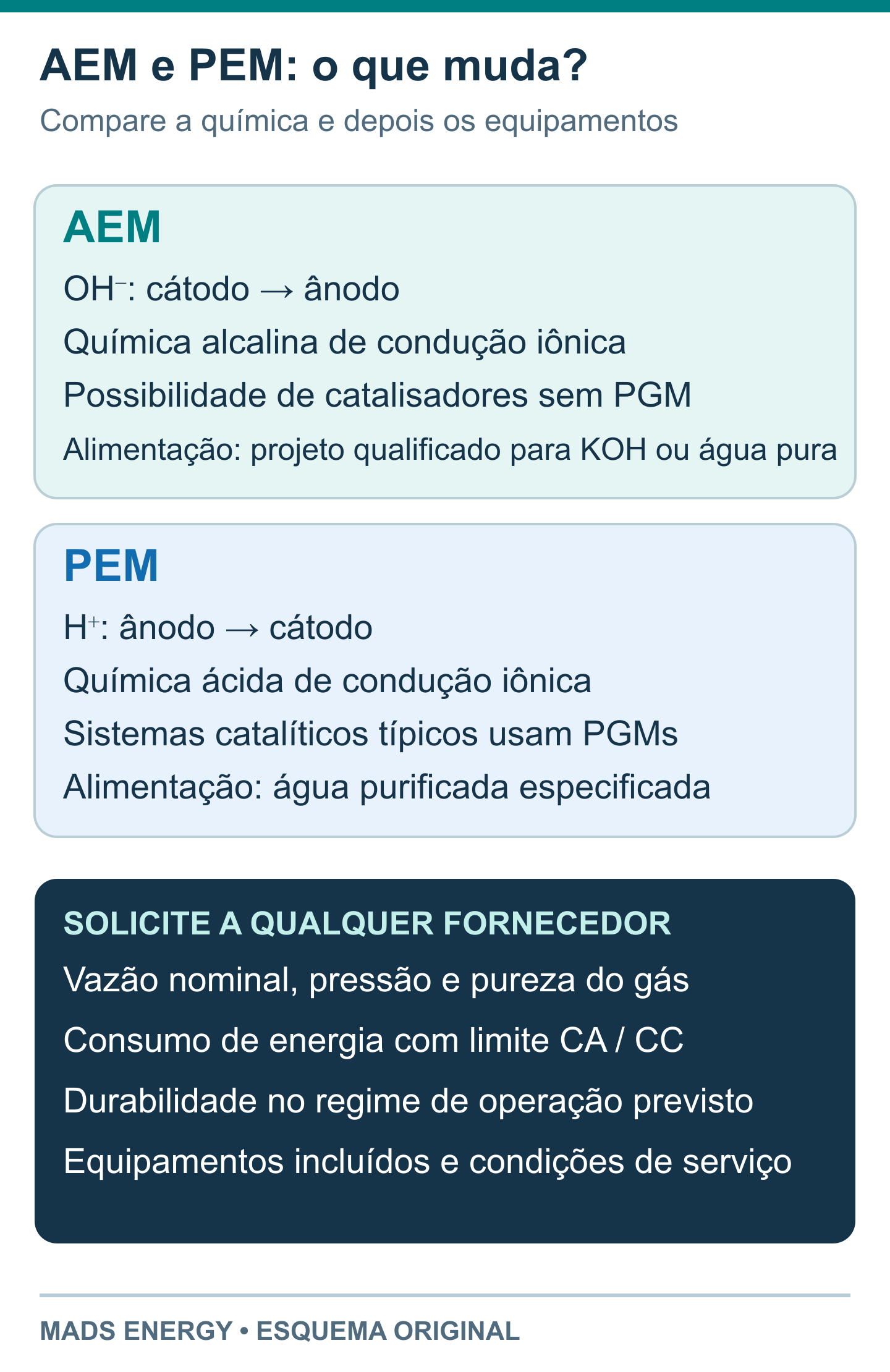

Figura 5. AEM e PEM usam químicas diferentes de condução iônica. O painel inferior lista as informações a solicitar a qualquer um dos fornecedores; não é uma classificação de produtos.
Materiais e custo. AEM cria oportunidades para reduzir a dependência de metais catalíticos escassos. O custo real de capital também inclui o rendimento da fabricação, a área das células, os componentes do stack e os sistemas auxiliares. O custo de operação inclui eletricidade, manutenção, consumíveis e substituições. Compare uma configuração com preço definido e suas premissas de manutenção; a química da membrana, por si só, não comprova um CAPEX ou OPEX menor.
Vazão e regime de operação. Especifique a vazão de hidrogênio necessária, a pressão de saída, a pureza, as horas diárias de operação e o perfil de carga esperado. Solicite o ponto de operação nominal e as evidências que o sustentam, incluindo a qualidade do gás em toda a faixa de carga utilizável.
Durabilidade e escala. Relacione as evidências à área das células, ao número de células e à configuração oferecidos. Uma pequena célula de pesquisa, um stack com poucas células e um sistema instalado respondem a perguntas diferentes. Registre as horas de operação demonstradas separadamente da vida útil projetada e da cobertura da garantia. Um resultado acadêmico de desempenho máximo e um valor nominal industrial podem refletir prioridades de projeto diferentes; cada um precisa de suas próprias condições de ensaio.
Escopo de fornecimento. Defina quem fornece a fonte de alimentação, o tratamento de água, o resfriamento, o tratamento de gases, o controle e o comissionamento. Para um projeto PEM, os stacks de eletrolisadores PEM e os geradores de hidrogênio PEM da Mads Energy são pontos de partida distintos para definir esse escopo. São categorias de produtos PEM; a compatibilidade com a química AEM exige um projeto qualificado separadamente.
O próximo documento mais útil é uma especificação compatível: um ciclo de trabalho, um requisito de vazão e um limite de medição de energia, com evidências de desempenho e durabilidade vinculadas à configuração oferecida.
Fontes e leituras complementares
O tema original foi motivado pelo resumo em chinês fornecido para este artigo. A discussão e as ilustrações aqui foram organizadas de forma independente em torno da avaliação de equipamentos. A comparação histórica é creditada ao artigo de perspectiva de 2025 de Son, Mirshekari, Raaijman e Corbett na ACS Energy Letters e à sua correção, com links acima. A correção altera a unidade de densidade de corrente da Figura 1 para A/cm² e corrige uma frase sobre estabilidade em água pura e referências a figuras.
Evidências adicionais estão vinculadas às afirmações que sustentam: o plano de programa de 2024 e a avaliação tecnológica do DOE, os protocolos de ensaio do JRC, as medições de células de Klingenhof e colaboradores, a comparação de eletrólitos de Ul Hassan e colaboradores, o estudo de água pura de Song e colaboradores e a revisão de componentes de Du e colaboradores. Fontes técnicas verificadas em 26 de outubro de 2026. Todas as figuras são esquemas explicativos originais.
