Une membrane échangeuse de protons transporte les ions hydrogène de l’anode vers la cathode d’un électrolyseur PEM. Elle isole aussi électriquement les électrodes et limite le mélange de l’hydrogène et de l’oxygène. Ses performances dépendent à la fois de la chimie du polymère, de sa teneur en eau, de son épaisseur et de la façon dont elle est soutenue dans la cellule.
Cette combinaison explique pourquoi une membrane ne peut pas être choisie sur la seule base de sa conductivité. Un film moins résistif peut réduire la tension nécessaire au fonctionnement de la cellule, tandis que la perméation des gaz, le gonflement et la durabilité mécanique doivent aussi répondre aux exigences des conditions de fonctionnement prévues.
La place de la membrane dans la cellule
À l’anode, l’eau est décomposée en oxygène, en protons et en électrons. Les protons traversent la membrane hydratée. L’alimentation en courant continu prélève les électrons à l’anode et les fournit à la cathode, où ils se combinent aux protons pour former de l’hydrogène :
Anode: 2H₂O → O₂ + 4H⁺ + 4e⁻
Cathode: 4H⁺ + 4e⁻ → 2H₂
Bilan global: 2H₂O → 2H₂ + O₂
La membrane est un polymère conducteur d’ions, et non un tamis ouvert dont les pores seraient dimensionnés pour laisser passer des protons individuels. L’hydrogène et l’oxygène peuvent se dissoudre dans le matériau et le traverser à une vitesse finie. Une membrane intacte limite fortement ce transport, sans supprimer totalement la perméation.

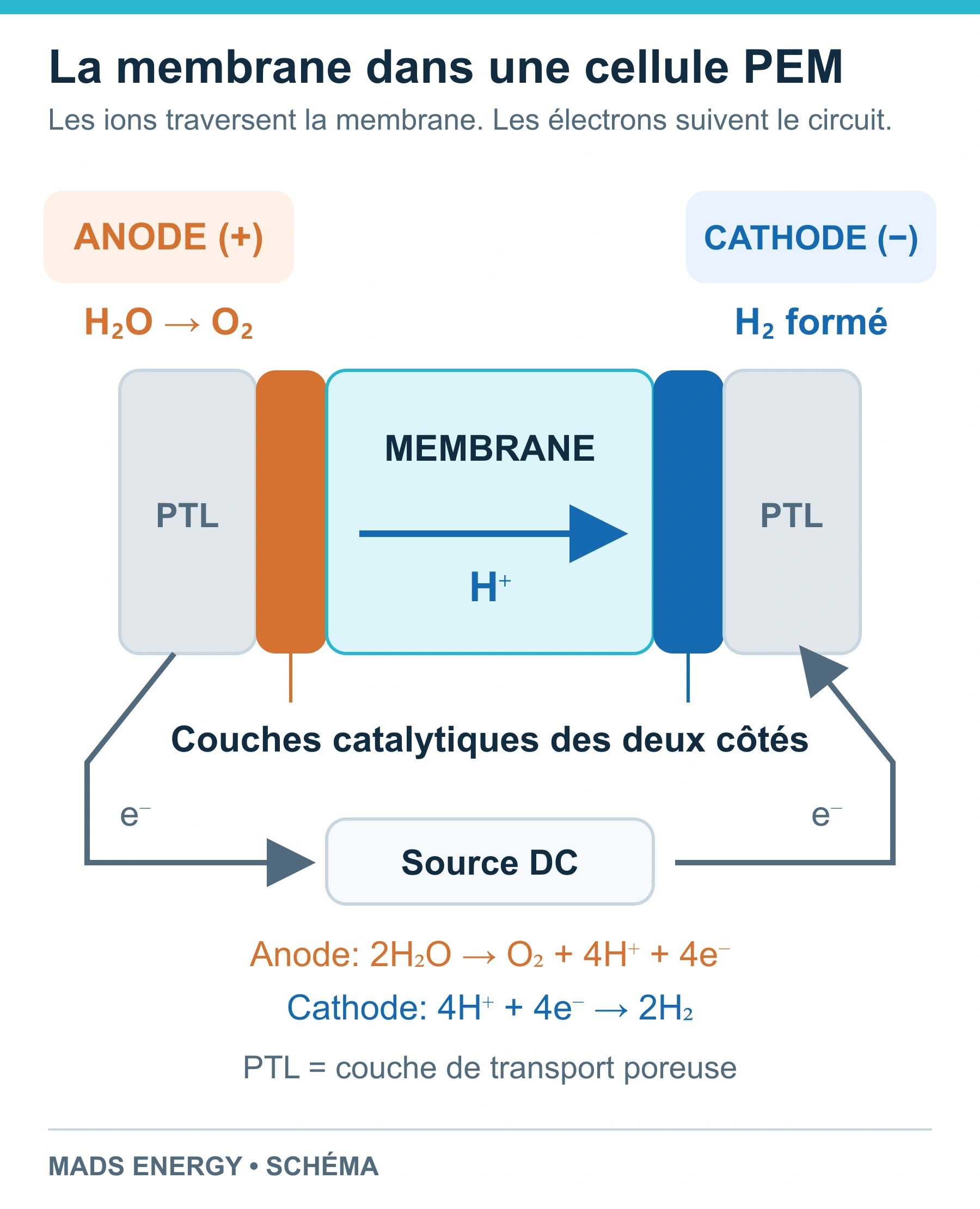

Les protons traversent la membrane ; les électrons empruntent le circuit externe alimenté. Les PTL sont des couches de transport poreuses. Schéma non à l’échelle.
Une membrane nue n’est qu’un élément de l’assemblage membrane-électrodes, ou MEA. Dans une membrane revêtue de catalyseur (CCM), des couches catalytiques sont déposées sur les surfaces de la membrane. Selon la terminologie du fournisseur, un MEA peut aussi comprendre des couches de transport supplémentaires : un dessin ou une liste des couches est donc plus utile que la seule désignation. La membrane, les couches catalytiques, les PTL, les joints et les pièces de la cellule maintenues sous serrage fonctionnent ensemble ; la membrane n’assure pas à elle seule le soutien mécanique de la cellule.
Pour suivre l’ensemble du processus dans la cellule et le stack, consultez notre guide sur le fonctionnement d’un électrolyseur PEM.
Pourquoi les membranes PFSA conduisent les protons
Les polymères à base d’acide perfluorosulfonique (PFSA) sont largement utilisés pour l’électrolyse PEM de l’eau. Leur chaîne principale riche en fluorocarbones constitue une structure durable, tandis que leurs chaînes latérales portent des groupes acide sulfonique. À l’état hydraté, ces groupes fournissent des sites sulfonate fixes et une charge protonique mobile dans les régions riches en eau.
Les régions ioniques hydrophiles et la structure polymère hydrophobe remplissent des rôles différents. Leur organisation permet le transport des protons tandis que le polymère solide forme un film continu. La chimie des chaînes latérales, la teneur en sites acides, le renforcement et la mise en œuvre influencent tous les propriétés obtenues. La littérature sur la structure et les propriétés du PFSA décrit diverses morphologies, plutôt qu’un agencement universel de canaux rectilignes.

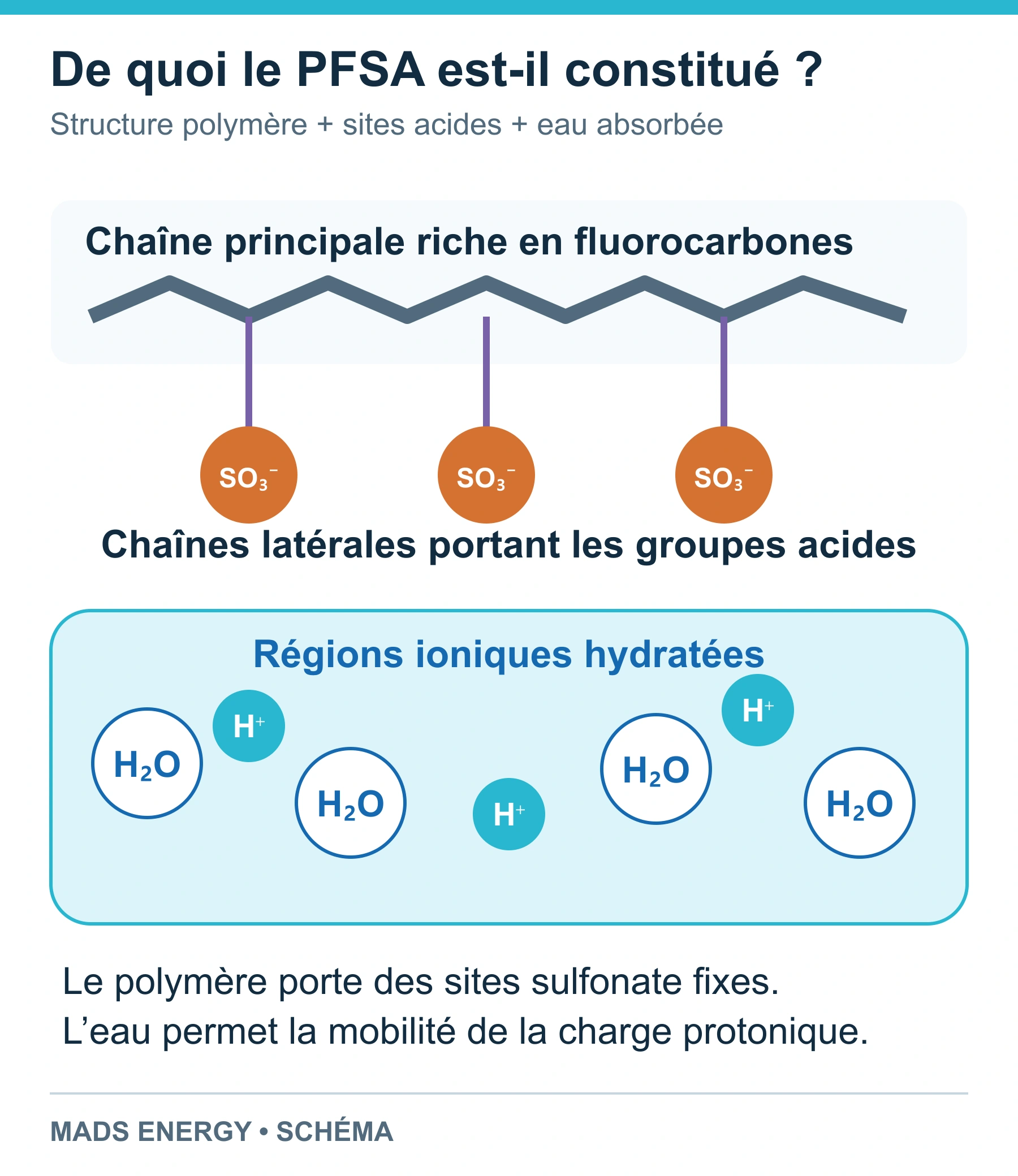

Rôles chimiques dans une membrane PFSA hydratée. H⁺ désigne la charge protonique dans le milieu hydraté. Schéma conceptuel.
Les films PFSA renforcés comportent une structure de soutien supplémentaire qui aide à maîtriser la déformation. Des polymères conducteurs de protons partiellement fluorés ou non fluorés sont également étudiés pour l’électrolyse. La comparaison pertinente porte sur leurs performances dans l’environnement de cellule concerné : conductivité, transport des gaz, stabilité chimique et intégrité mécanique doivent être examinés ensemble. La teneur en fluor d’un matériau ne suffit pas à établir ces propriétés.
Comment la charge protonique se déplace dans les régions riches en eau
Deux descriptions aident à expliquer le transport dans une membrane hydratée. Dans le transport véhiculaire, une espèce porteuse d’un proton, représentée simplement par H₃O⁺, se déplace dans le matériau. Dans le transport structural, ou mécanisme de Grotthuss, la charge protonique est relayée à mesure que les liaisons hydrogène et les orientations moléculaires se réorganisent. La charge peut se déplacer sans qu’une même molécule d’eau traverse toute l’épaisseur de la membrane.
Les deux processus contribuent au transport, et leur importance relative varie avec l’hydratation et l’environnement local. Les groupes sulfonate influencent les mouvements de l’eau et des protons à proximité. Une interaction étroite avec ces sites fixes peut limiter la mobilité ; décrire toutes les membranes comme passant entre trois mécanismes distincts à des nombres d’hydratation fixes masquerait cette dépendance. Les recherches sur le transport protonique en milieu hydraté fournissent les bases moléculaires de cette distinction.

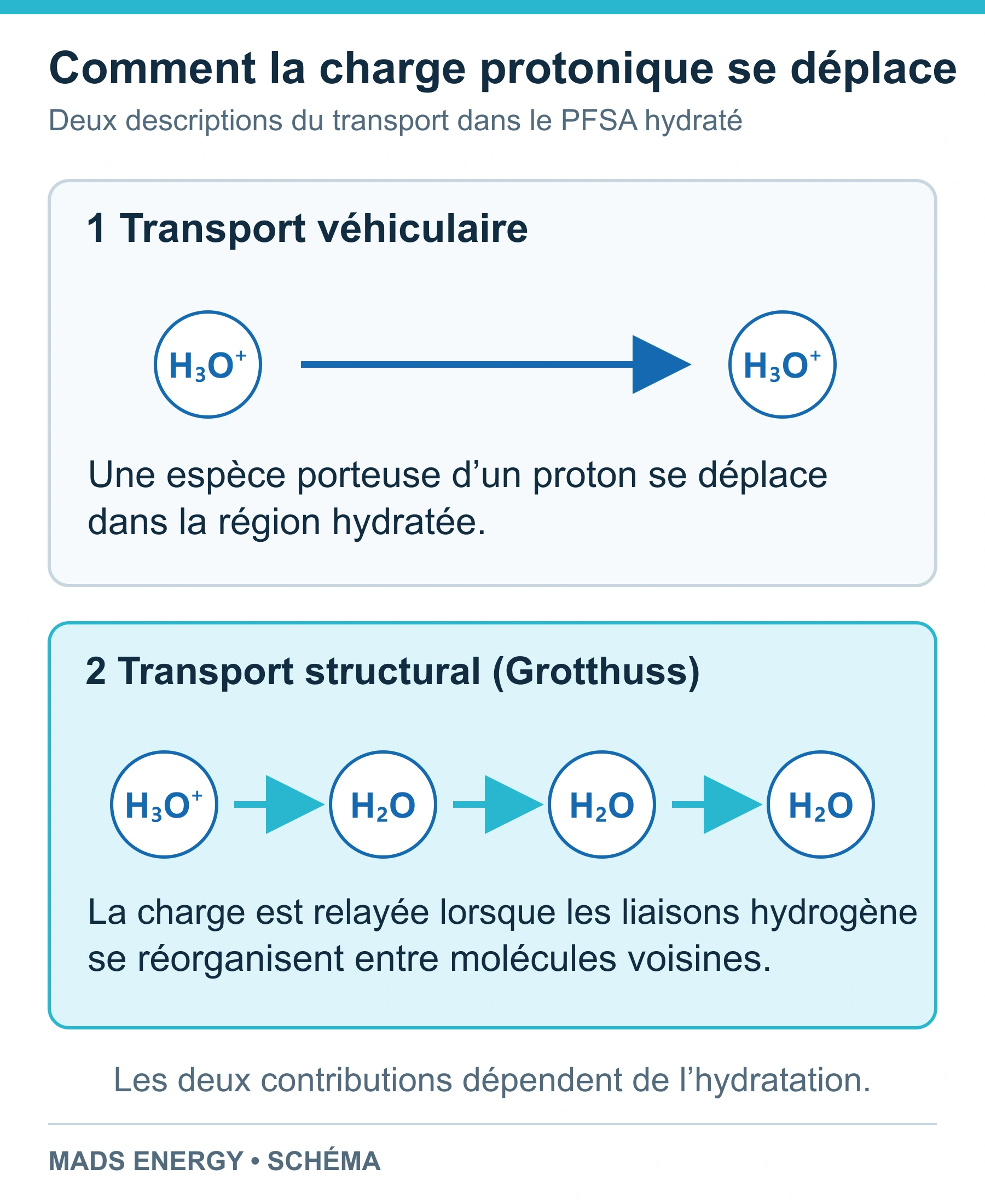

Le transport véhiculaire déplace une espèce porteuse d’un proton. Le transport structural relaie la charge à travers un réseau qui se réorganise.
Ce qu’indiquent les principales caractéristiques d’une membrane
Conductivité protonique et résistance de la membrane
La conductivité protonique, σ, décrit l’aptitude du matériau à conduire la charge protonique. Elle est couramment exprimée en S/cm. La température, la teneur en eau, le prétraitement et la direction de mesure doivent accompagner la valeur. Une mesure dans le plan et une mesure à travers l’épaisseur ne sont pas automatiquement interchangeables : dans la cellule, les protons traversent l’épaisseur de la membrane.
Pour une membrane uniforme, la résistance surfacique à travers l’épaisseur peut être approximée par :
ASR ≈ t / σ
Ici, l’épaisseur t est exprimée en cm et σ en S/cm, ce qui donne une ASR en Ω·cm². À une densité de courant j, la perte de tension associée à la membrane est approximativement égale à j × ASR. Cela distingue deux modifications : réduire l’épaisseur diminue la résistance, tandis qu’améliorer la conductivité du polymère modifie σ.
Cela explique aussi l’importance du point de fonctionnement. Pour une même résistance de membrane, la perte de tension augmente avec la densité de courant. Notre guide sur la densité de courant nominale des stacks PEM explique comment relier cette valeur nominale à la surface active et au courant.
Capacité d’échange ionique et masse équivalente
La capacité d’échange ionique (IEC) est la quantité de charge ionique échangeable par unité de masse de polymère sec, couramment exprimée en milliéquivalents par gramme, ou meq/g. La masse équivalente (EW) est la masse de polymère sec par équivalent de sites d’échange, exprimée en g/eq. Leur relation numérique est :
IEC [meq/g] = 1000 / EW [g/eq]
Par exemple, une EW de 1 000 g/eq correspond à une IEC de 1,0 meq/g. Il s’agit d’un exemple de conversion d’unités, et non d’une qualité de membrane recommandée. Cette relation est également utilisée dans des travaux publiés de caractérisation des membranes.
Un plus grand nombre de sites acides par gramme peut favoriser la conduction et augmenter l’absorption d’eau. Il modifie également le gonflement et la réponse mécanique du polymère. L’IEC doit donc être examinée avec la conductivité et la stabilité dimensionnelle, plutôt que classée selon une simple logique de « plus la valeur est élevée, mieux c’est ».

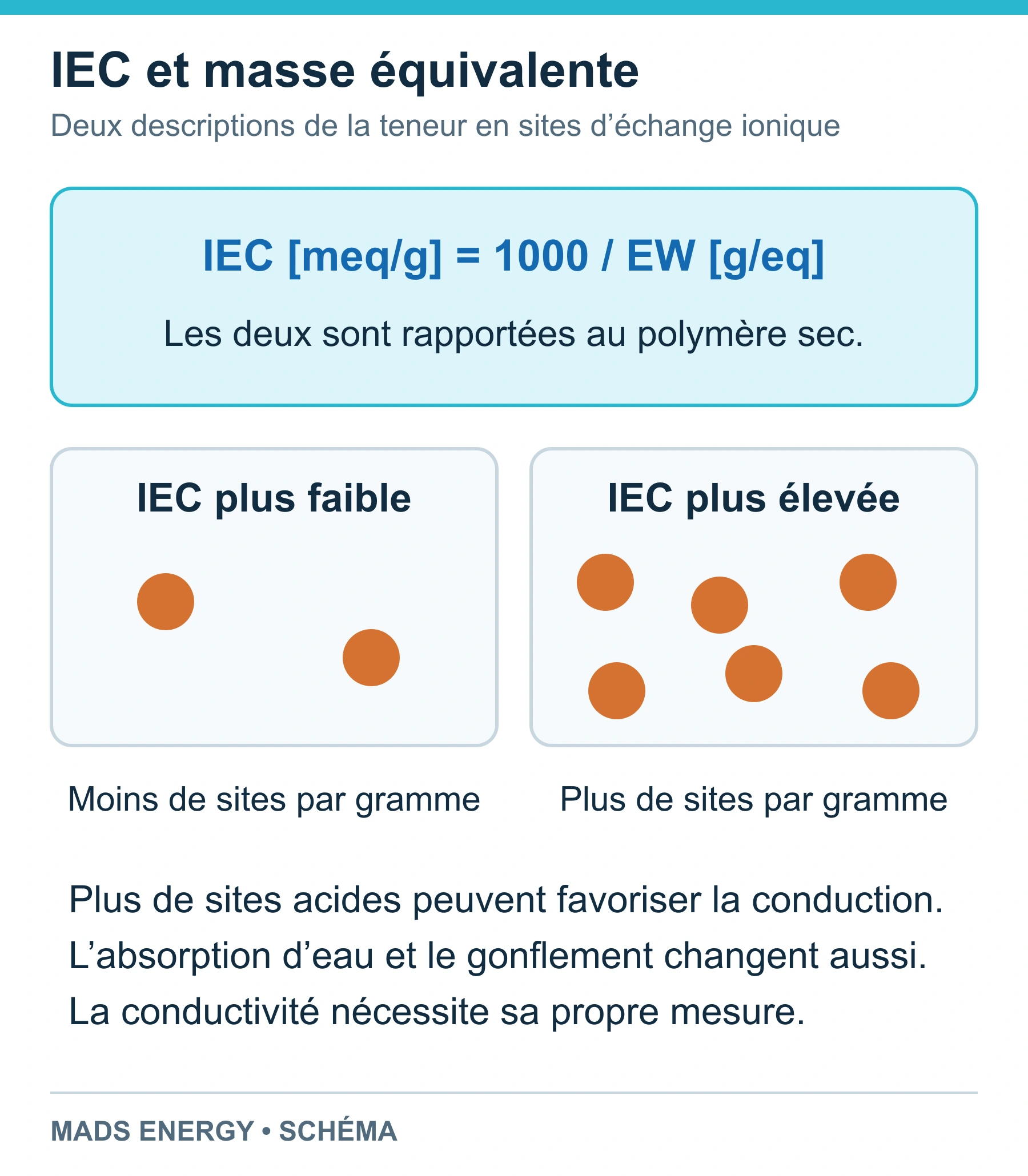

L’IEC décrit la teneur en sites d’échange rapportée au polymère sec. À l’état hydraté, l’espacement des sites varie aussi avec le gonflement.
L’IEC peut être mesurée en transférant les protons de la membrane dans une solution par échange ionique, puis en titrant l’acide libéré. Avec une base monovalente, un volume corrigé du blanc en mL et une concentration en mol/L donnent :
IEC [meq/g] = c × (V − V_blank) / m_dry
La définition de la masse sèche, le caractère complet de l’échange ionique et la méthode de détermination du point final influencent le résultat. Le rapport d’essai doit les préciser avec la valeur d’IEC mesurée.
Absorption d’eau, nombre d’hydratation et gonflement
L’eau favorise la dissociation des groupes acides et le développement de régions connectées conductrices de protons. Une faible hydratation augmente la résistance. Lorsque l’hydratation augmente, les régions ioniques changent de taille et de connectivité, et la membrane entière peut se dilater. Les mesures de transport de l’eau montrent pourquoi la teneur en eau participe au comportement électrique du matériau, au-delà des seules conditions de stockage.
Trois grandeurs décrivent différents aspects de cette évolution :
Nombre d’hydratation, λ : nombre de molécules d’eau par site acide.
Absorption d’eau [%] = 100 × (m_wet − m_dry) / m_dry
Gonflement linéaire [%] = 100 × (L_wet − L_ref) / L_ref
Pour l’absorption d’eau, la méthode doit définir le séchage, l’hydratation et l’élimination de l’eau de surface avant la pesée. Pour le gonflement, elle doit définir l’état de référence, la température et la direction de mesure. Les gonflements en longueur, en largeur, en épaisseur, en surface et en volume sont des mesures différentes. Un film peut répondre différemment selon la direction.

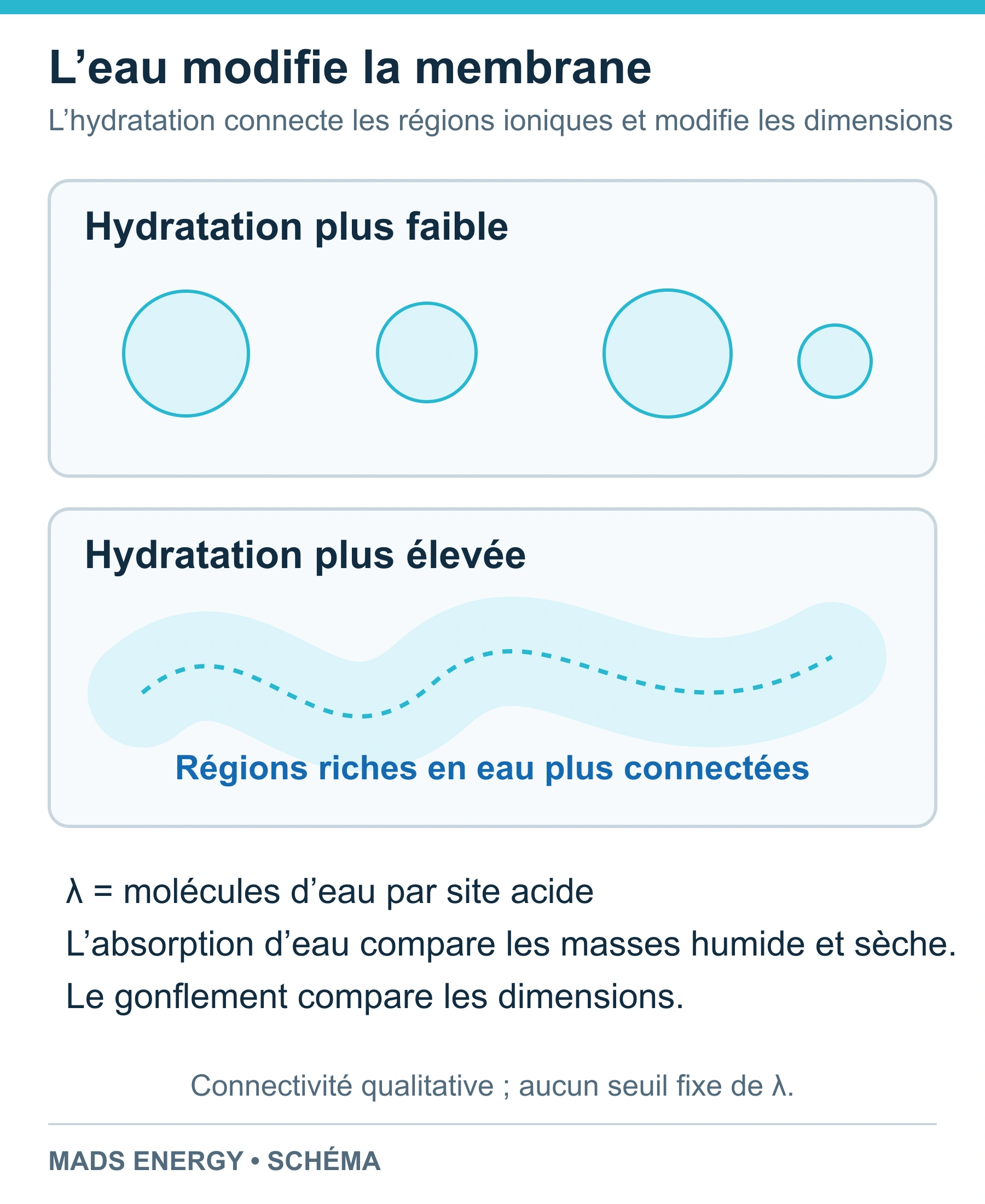

L’hydratation modifie la connectivité et les dimensions des régions ioniques. Schéma qualitatif.
L’eau liquide fournie à un électrolyseur favorise l’hydratation, mais le débit, la chaleur et le transport de l’eau influencent toujours les conditions locales. Une hausse de température peut améliorer la conductivité à un état d’hydratation donné ; elle ne remplace pas la gestion du bilan hydrique de la membrane.
Épaisseur, perméation des gaz et durabilité mécanique
Une membrane plus fine raccourcit le trajet des protons. Elle réduit aussi la distance que les gaz dissous doivent parcourir. Toutes choses égales par ailleurs, cela crée un compromis entre résistance électrique et transport des gaz. La pression, la température, la chimie du matériau, l’hydratation, les défauts et la cellule assemblée influencent tous la perméation. Lors d’expériences d’électrolyse PEM, la pression cathodique et la compression de la cellule ont influencé la perméation de l’hydrogène ainsi que les performances de la cellule.

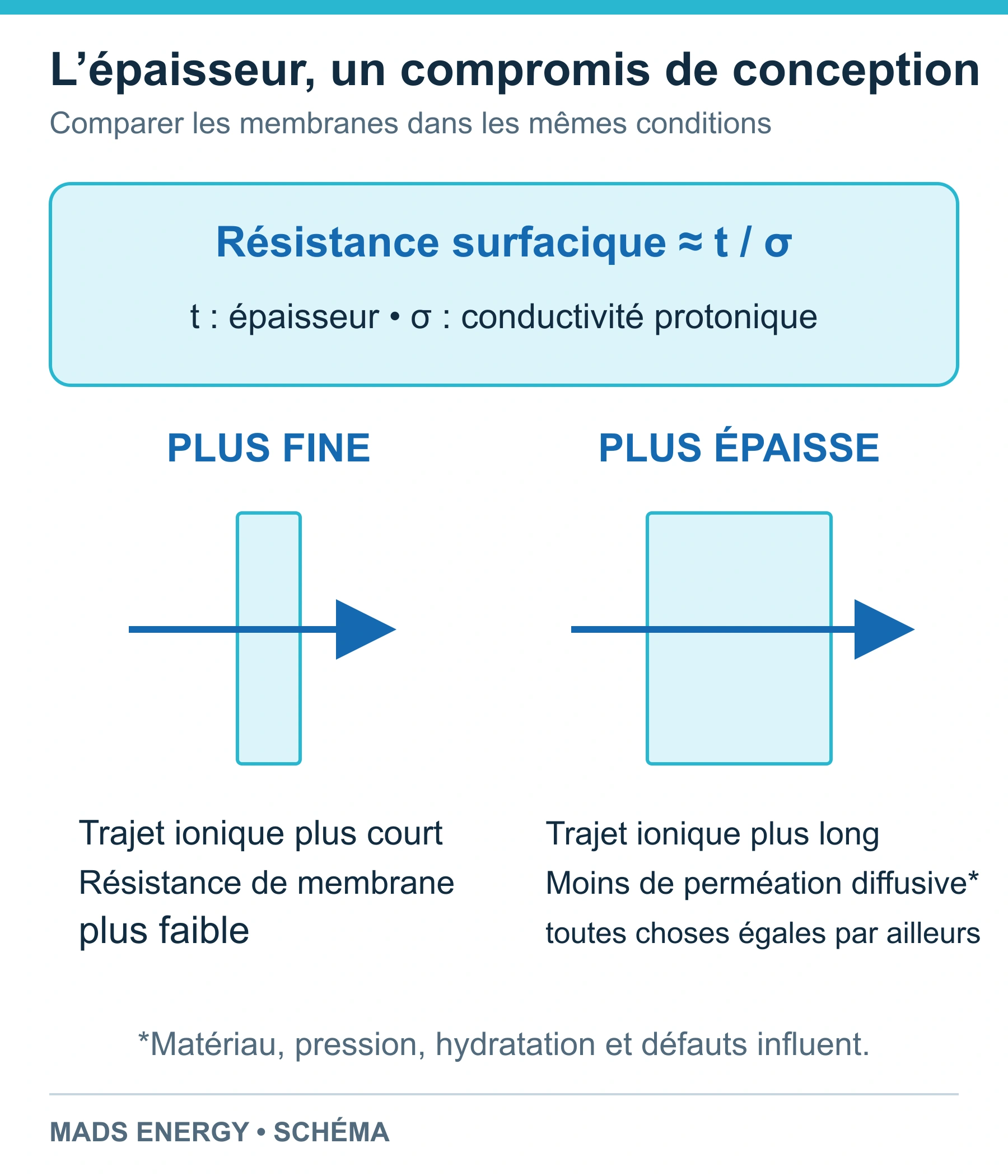

L’épaisseur modifie la distance de transport. Comparez la résistance, le transport des gaz et le comportement mécanique dans les mêmes conditions.
La pureté des gaz doit être vérifiée sur toute la plage de charge prévue. À faible charge, moins d’oxygène est produit pour diluer l’hydrogène qui atteint le côté anodique : la quantité de gaz traversant la membrane et la concentration d’hydrogène dans l’oxygène apportent donc des informations différentes. La plage de fonctionnement autorisée doit tenir compte des dispositifs de gestion et de surveillance des gaz.
Les données mécaniques exigent des conditions tout aussi claires. La résistance à la traction est généralement exprimée en MPa, mais la température, l’hydratation, l’orientation de l’échantillon et la méthode d’essai influencent le résultat. Le renforcement, le fluage sous charge prolongée, la fatigue lors des cycles de fonctionnement et la résistance aux attaques chimiques sont également pertinents. Une seule valeur de traction à température ambiante ne permet pas d’établir la durée de vie d’un stack.
De la fiche technique d’une membrane au choix d’un MEA ou d’un stack
Commencez par l’assemblage des couches et la plage de fonctionnement, puis comparez les données des matériaux dans les mêmes conditions. Pour discuter d’un MEA, les informations utiles sont les dimensions hors tout, la surface active, la disposition des catalyseurs, l’épaisseur de la membrane, l’interface d’étanchéité et la quantité requise. Pour un stack, ajoutez le débit d’hydrogène, la pression des deux côtés, la température, les exigences relatives à l’eau et le profil de charge prévu.
Demandez les éléments qui relient ces paramètres à la configuration proposée : données de polarisation dans des conditions précisées, mesures de perméation ou de pureté des gaz sur la plage de charge, et résultats de durabilité indiquant la durée de l’essai et les conditions de cyclage. La correspondance des dimensions d’une membrane n’est que la première étape de la vérification de sa compatibilité avec une cellule existante.
La gamme d’assemblages membrane-électrodes de Mads Energy fournit les dimensions hors tout, les zones actives et les informations sur les catalyseurs pour les formats présentés. Pour un périmètre de fourniture plus large, découvrez les stacks d’électrolyseurs PEM. Le guide comparant stack et générateur explique quelles fonctions auxiliaires doivent être prises en compte dans la définition d’un équipement complet.
Lectures techniques
Kusoglu et Weber (2017), structure, transport et mécanique du PFSA.
Paddison et Paul (2002), transport protonique moléculaire dans une membrane PFSA hydratée.
Ralaiarisoa et ses coauteurs (2023), caractérisation des membranes et relation IEC/EW.
Zawodzinski et ses coauteurs (1993), mesures d’absorption et de transport de l’eau.
