Un électrolyseur d’eau à membrane échangeuse d’anions (AEMWE) produit de l’hydrogène à l’aide d’une membrane polymère conductrice d’ions hydroxyde. Sa chimie alcaline ouvre la voie à des catalyseurs et à des composants fabriqués avec des matériaux plus abondants. La question pratique est de savoir si une cellule donnée peut maintenir son débit nominal, son rendement et la qualité du gaz sur le cycle de fonctionnement dont vous avez besoin.
Pour les ingénieurs qui comparent les solutions AEM et PEM, une spécification utile relie trois éléments : le point de fonctionnement, les résultats de durabilité à ce point et les équipements inclus dans la mesure énergétique. Les examiner ensemble donne une image bien plus claire qu’un seul record de densité de courant.
Comment fonctionne un électrolyseur d’eau AEM
L’hydrogène se forme à la cathode négative. L’eau y reçoit des électrons, ce qui produit de l’hydrogène et des ions hydroxyde. Ces ions traversent l’AEM de la cathode vers l’anode. À l’anode positive, les ions hydroxyde sont consommés et de l’oxygène, de l’eau et des électrons sont produits. L’alimentation externe en courant continu entraîne la réaction ; les électrons circulent dans le circuit électrique.
Cathode: 4H₂O + 4e⁻ → 2H₂ + 4OH⁻
Anode: 4OH⁻ → O₂ + 2H₂O + 4e⁻
Bilan global: 2H₂O → 2H₂ + O₂

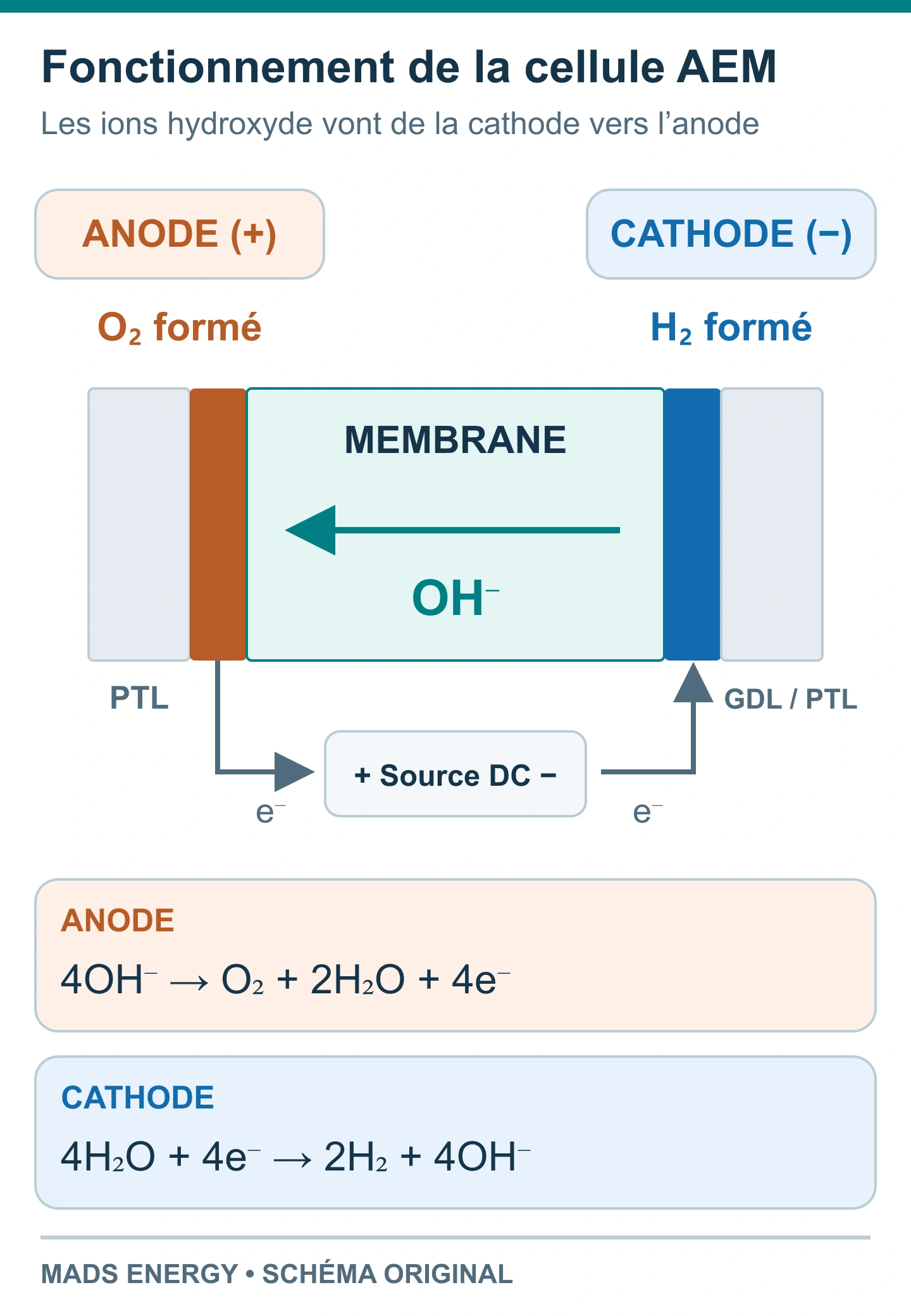

Figure 1. Schéma original des trajets des ions et des électrons. Les configurations d’alimentation en eau varient ; les équations indiquent où l’eau est consommée et formée. Les épaisseurs des couches sont illustratives.
Dans un électrolyseur PEM, les protons se déplacent dans le sens opposé : de l’anode vers la cathode, à travers une membrane acide conductrice de protons. Ce changement de chimie influe sur les catalyseurs, les ionomères et les composants résistants à la corrosion. Une AEM ne remplace donc pas directement une membrane PEM. Le guide du principe de fonctionnement PEM explique le trajet correspondant des protons. Pour approfondir la chimie AEM et les rôles des composants, consultez la revue technique de Du et de ses collègues.
Lire les performances comme un point de fonctionnement
La densité de courant, exprimée en A/cm² de surface active d’électrode, décrit le courant qui traverse une surface donnée de la cellule. Un courant plus élevé peut produire davantage d’hydrogène sur cette surface si le rendement faradique est maintenu. La tension détermine l’énergie électrique nécessaire par unité de charge. Un résultat à courant élevé doit donc être accompagné de sa tension.
Une courbe de polarisation doit aussi préciser la température, la composition de l’électrolyte, la pression, la surface active et l’historique de conditionnement. Vérifiez si la tension est mesurée aux bornes de la cellule ou corrigée des pertes ohmiques. Une courbe corrigée de la chute iR aide à distinguer les pertes électrochimiques, mais l’alimentation doit toujours fournir la tension réelle aux bornes.
Un exemple publié concrétise cette distinction. Klingenhof et ses collègues ont présenté des cellules AEM dépassant 5 A/cm² à une tension de cellule non corrigée proche de 2 V, avec des anodes à base de NiFe, des cathodes en platine et du KOH à 1 M. Leurs mesures de durabilité ont été réalisées à 1 A/cm² pendant environ 110 heures. Il s’agit d’expériences différentes : l’essai de maintien n’établit pas un fonctionnement de 110 heures au courant le plus élevé de la courbe de polarisation. Voir l’article original, la figure 4 et la section Méthodes.
La même distinction entre conditions nominales et conditions démontrées compte dans les spécifications PEM ; voir la densité de courant nominale des stacks PEM.

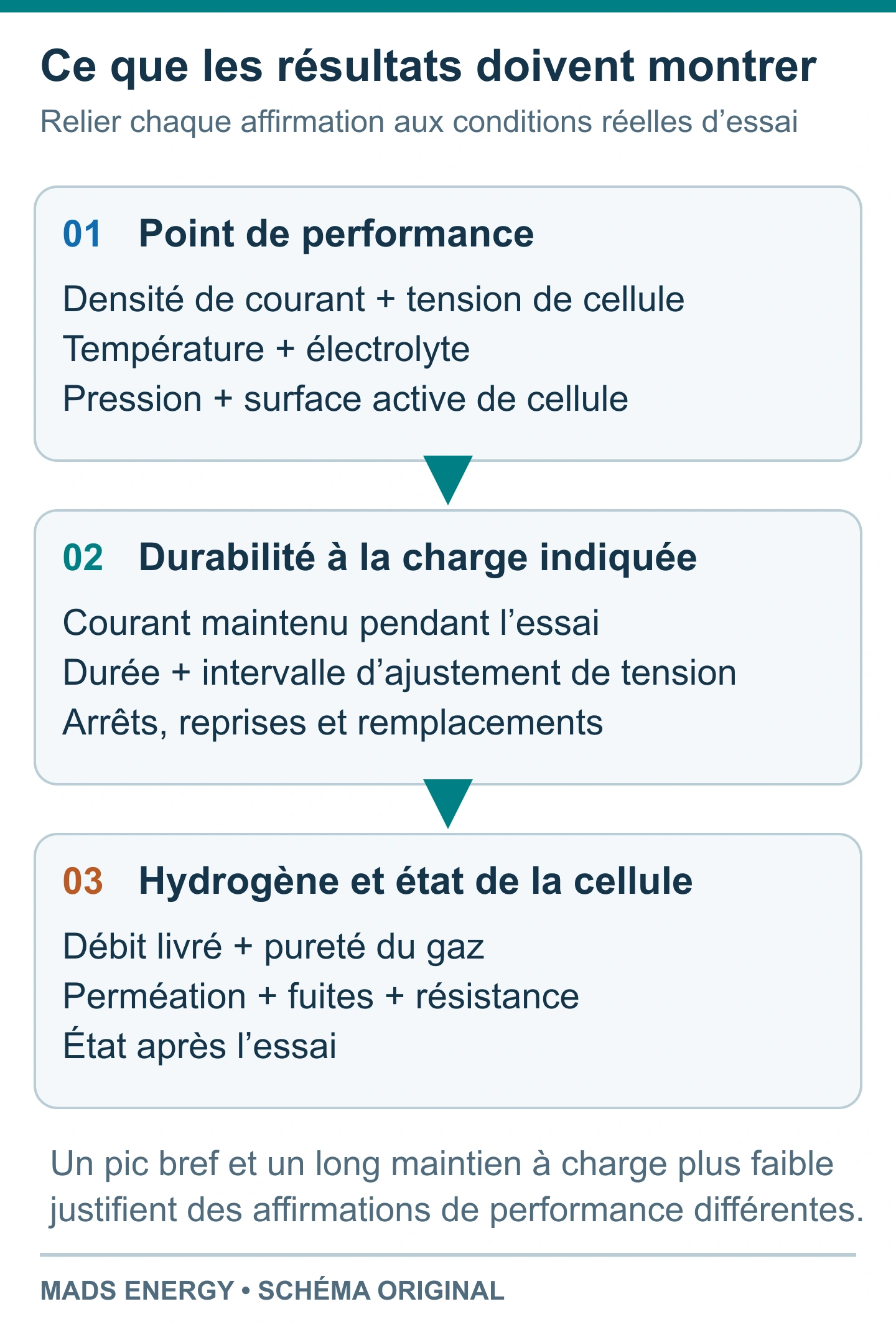

Figure 2. Démarche de comparaison, et non données expérimentales. Vérifiez que les résultats de durabilité correspondent aux conditions de fonctionnement annoncées pour les performances.
Ce qu’un résultat de durabilité établit réellement
À courant constant, une augmentation de la tension de cellule signifie que le maintien du même courant exige davantage de puissance électrique. Un taux de dégradation rapporté, dV/dt, décrit cette évolution sur un intervalle donné. La durée de l’essai, l’intervalle d’ajustement, le conditionnement initial, les interruptions et tout remplacement de composant doivent accompagner la valeur.
Pour donner un ordre de grandeur, une augmentation constante de 10 µV/h ajouterait 10 mV sur 1 000 heures. Ce calcul illustre l’unité ; ce n’est pas une prévision de durée de vie. L’activation, les évolutions réversibles et les modes de défaillance ultérieurs peuvent rendre l’évolution de la tension non linéaire. La perméation des gaz, les fuites et la baisse du débit d’hydrogène comptent aussi, même lorsque la pente de tension est faible.
Le Viewpoint de Son et de ses collègues publié en 2025 a comparé des études de 2016–2024. Il a utilisé une zone de sélection de plus de 1 000 heures et de moins de 10 µV/h pour repérer les fonctionnements rapportés comme relativement stables. Ce filtre servait à l’analyse de la littérature et ne constituait pas une certification de durée de vie. Les classements de composants décrivent cet ensemble de données et ses conditions d’essai. Lisez le Viewpoint avec son correctif publié.
Il existe aussi un repère officiel précis : le Multi-Year Program Plan 2024 du DOE a fixé pour 2026 un jalon de démonstration AEM à 2 A/cm² et 1,8 V, avec une dégradation inférieure à 4 mV/khr, soit 4 µV/h. Il s’agit d’un jalon de R&D daté et contextualisé, et non d’une garantie ou de la preuve qu’une unité commerciale y satisfait. Voir le tableau 3.4, page imprimée 51.
Pour un projet, demandez des résultats correspondant au profil de charge prévu, en plus des données en régime permanent. Les démarrages, les arrêts, la veille, les variations de pression et les procédures de reprise peuvent modifier la portée d’un essai de longue durée. Les protocoles d’essai harmonisés du JRC de la Commission européenne fournissent un cadre utile pour définir des conditions d’essai et des périmètres de système comparables.
L’eau pure et le KOH sont des conditions d’essai différentes
Un électrolyte alcalin dissous peut créer, dans une électrode poreuse, des voies de conduction ionique qui complètent celles de l’ionomère. Avec une alimentation en eau pure, l’utilisation du catalyseur dépend beaucoup plus du réseau d’ionomère et de son contact avec le catalyseur. Un bon résultat obtenu dans du KOH à 1 M ne peut pas simplement être présenté comme une performance en eau pure.
L’historique d’alimentation compte également. Ul Hassan et ses collègues ont étudié le passage du KOH à l’eau déionisée et montré pourquoi l’électrolyte résiduel et la procédure de rinçage doivent être pris en compte pour interpréter un essai annoncé en eau pure. Demandez le protocole de conditionnement et de rinçage, ainsi que les caractéristiques de l’alimentation. Leur étude de 2022 traite directement de cette comparaison.
Les progrès postérieurs à la période 2016–2024 de la revue modifient aussi ce que l’on peut dire du fonctionnement en eau pure. Song et ses collègues ont présenté une cellule de 5 cm² dotée d’un ionomère anodique réticulé, fonctionnant en eau pure pendant 1 813 heures à 1 A/cm² et 80°C, avec un taux de dégradation de la tension rapporté de 0,03 mV/h, soit 30 µV/h. L’article de 2025 démontre une conception d’électrode particulière dans des conditions précisées. Il montre aussi pourquoi « longue durée » et « faible taux de dégradation » doivent être vérifiés séparément.
Pour le choix de l’équipement, l’électrolyte influe sur la gestion des liquides, la compatibilité des matériaux, le contrôle de la qualité de l’eau et la maintenance. Comparez les exigences d’alimentation et d’entretien du fournisseur avec les réseaux d’alimentation et le personnel d’exploitation disponibles sur votre site.
Les composants fonctionnent en assemblage
Figure 3. Schéma original des composants. Les désignations de matériaux indiquent des choix de conception, et non un classement universel.
Catalyseurs et ionomère. Des catalyseurs anodiques à base de nickel–fer peuvent permettre le dégagement d’oxygène sans iridium, tandis que certaines démonstrations AEM à hautes performances utilisent encore des métaux du groupe du platine à la cathode. « AEM » ne signifie donc pas à lui seul « sans PGM ». La charge en catalyseur, la teneur en ionomère, la structure des pores et le contact électrique déterminent la fraction du catalyseur utilisée. Dans l’étude de Song et de ses collègues, l’ancrage du catalyseur dans un réseau d’ionomère réticulé a amélioré l’intégrité de l’électrode et le transport ; l’interface contribuait au résultat, au-delà de la seule nature du catalyseur.
Membrane et fabrication. Il faut équilibrer conductivité, épaisseur, gonflement, stabilité chimique et soutien mécanique. Dans une membrane revêtue de catalyseur (CCM), la couche catalytique est déposée sur la membrane ; dans un substrat revêtu de catalyseur (CCS), elle est déposée sur un support poreux avant l’assemblage. Klingenhof et ses collègues ont utilisé une méthode de dépôt qui maîtrisait le gonflement de la membrane pendant la fabrication. Ces détails de procédé expliquent pourquoi la seule désignation CCM ou CCS ne permet pas de prédire les performances ou la durabilité.
Les chimies à base d’imidazolium, de pipéridinium et d’autres ammoniums quaternaires figurent dans les recherches sur les AEM. Il s’agit de grandes familles de matériaux. Comparez l’association précise du polymère, du renforcement, de l’épaisseur et de l’ionomère dans les conditions proposées, plutôt que de choisir sur le seul nom de la famille.
Couches de transport poreuses. La PTL anodique et la couche de transport cathodique, souvent appelée couche de diffusion des gaz, ou GDL, assurent le contact électrique et les voies de passage des liquides et des gaz. Leur structure poreuse, leur état de surface et leur compression influencent le contact et l’évacuation des bulles. L’adéquation des matériaux doit être vérifiée au potentiel d’électrode et dans les conditions d’électrolyte concernés ; l’expérience de composants PEM en milieu acide ne qualifie pas automatiquement un composant pour un usage AEM en milieu alcalin. Ces rôles et les questions de corrosion sont abordés dans la revue des composants AEM.
Température et charge. Un fonctionnement à température plus élevée peut accélérer les réactions et le transport, tout en modifiant le vieillissement des polymères et la gestion de l’eau. Augmenter la densité de courant accroît la production de gaz par unité de surface et modifie les exigences de transport et de refroidissement. Évaluez ces choix à partir de la plage de fonctionnement réelle et de l’historique des essais.
Comparer séparément les rendements de la cellule, du stack et du système
La tension d’une cellule ne constitue pas un bilan énergétique de générateur d’hydrogène complet. Un stack associe plusieurs cellules. Un système complet y ajoute la conversion électrique et des auxiliaires tels que la circulation, le refroidissement, la commande et le traitement des gaz. Le séchage ou la compression peuvent être inclus dans un devis et exclus d’un autre.

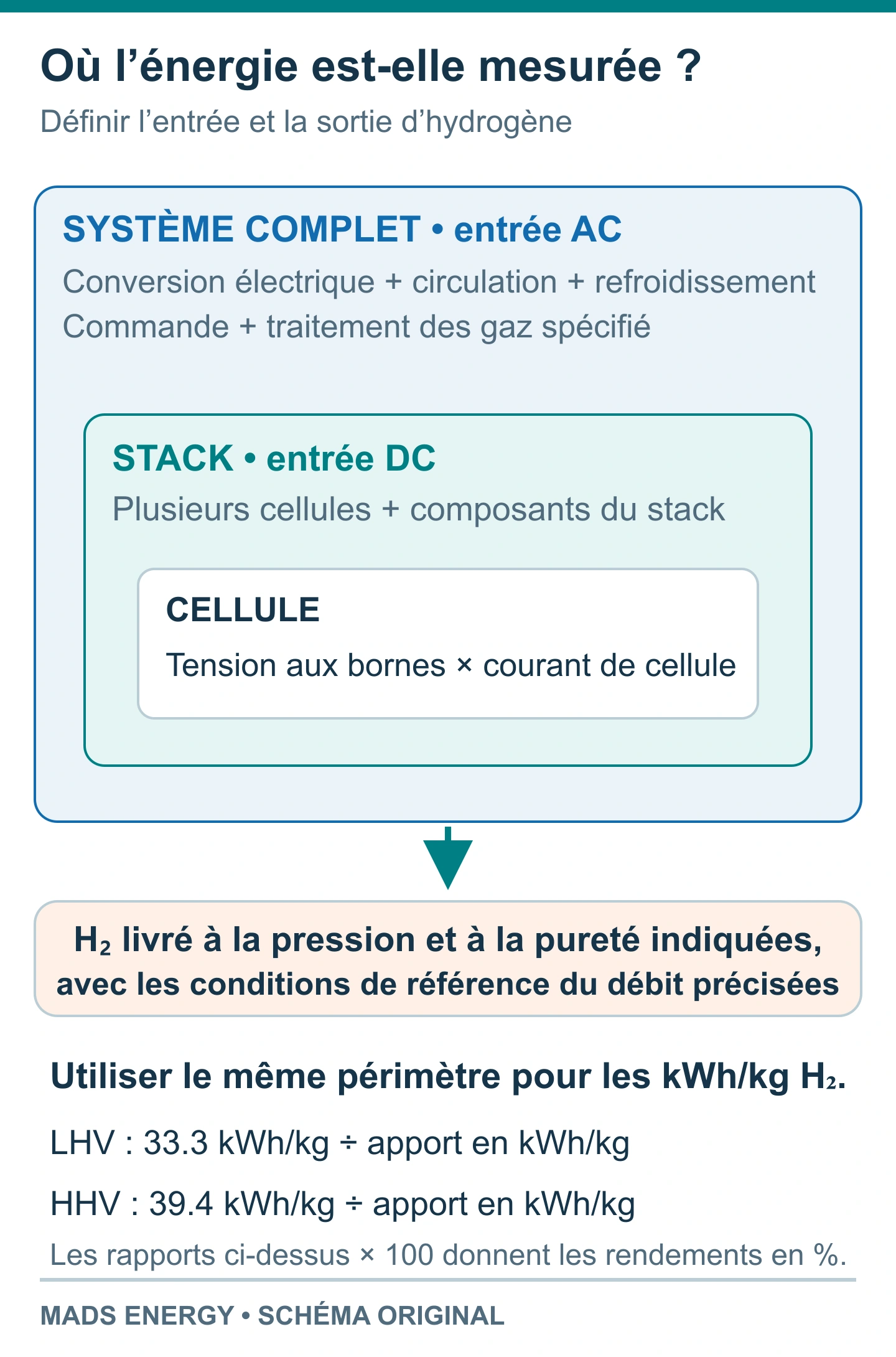

Figure 4. Schéma original des périmètres de mesure. Comparez la consommation énergétique pour les mêmes conditions de sortie d’hydrogène et les mêmes équipements inclus.
Demandez la consommation mesurée en kWh/kg H₂, le périmètre de mesure à l’entrée en courant alternatif ou continu, ainsi que la pression et la pureté de l’hydrogène livré. Si le débit est exprimé en mètres cubes normaux, confirmez la température et la pression de référence utilisées pour ce volume.
La convention de pouvoir calorifique modifie aussi le pourcentage de rendement. Sur une base massique d’hydrogène, le pouvoir calorifique inférieur (LHV) vaut environ 33,3 kWh/kg et le pouvoir calorifique supérieur (HHV) environ 39,4 kWh/kg. Pour un système consommant 50 kWh/kg, donné explicitement à titre d’illustration, les rendements électriques correspondants sont d’environ 67% sur base LHV et 79% sur base HHV. Ils décrivent la même consommation énergétique. Les apports de chaleur externes doivent être indiqués séparément lorsqu’ils s’appliquent.
L’évaluation technologique du DOE sur l’électrolyse de l’eau distingue les hypothèses relatives au stack de celles du système. Pour le périmètre commercial de fourniture, consultez la comparaison stack PEM et générateur d’hydrogène complet.
AEM ou PEM : comparer les éléments utiles au projet

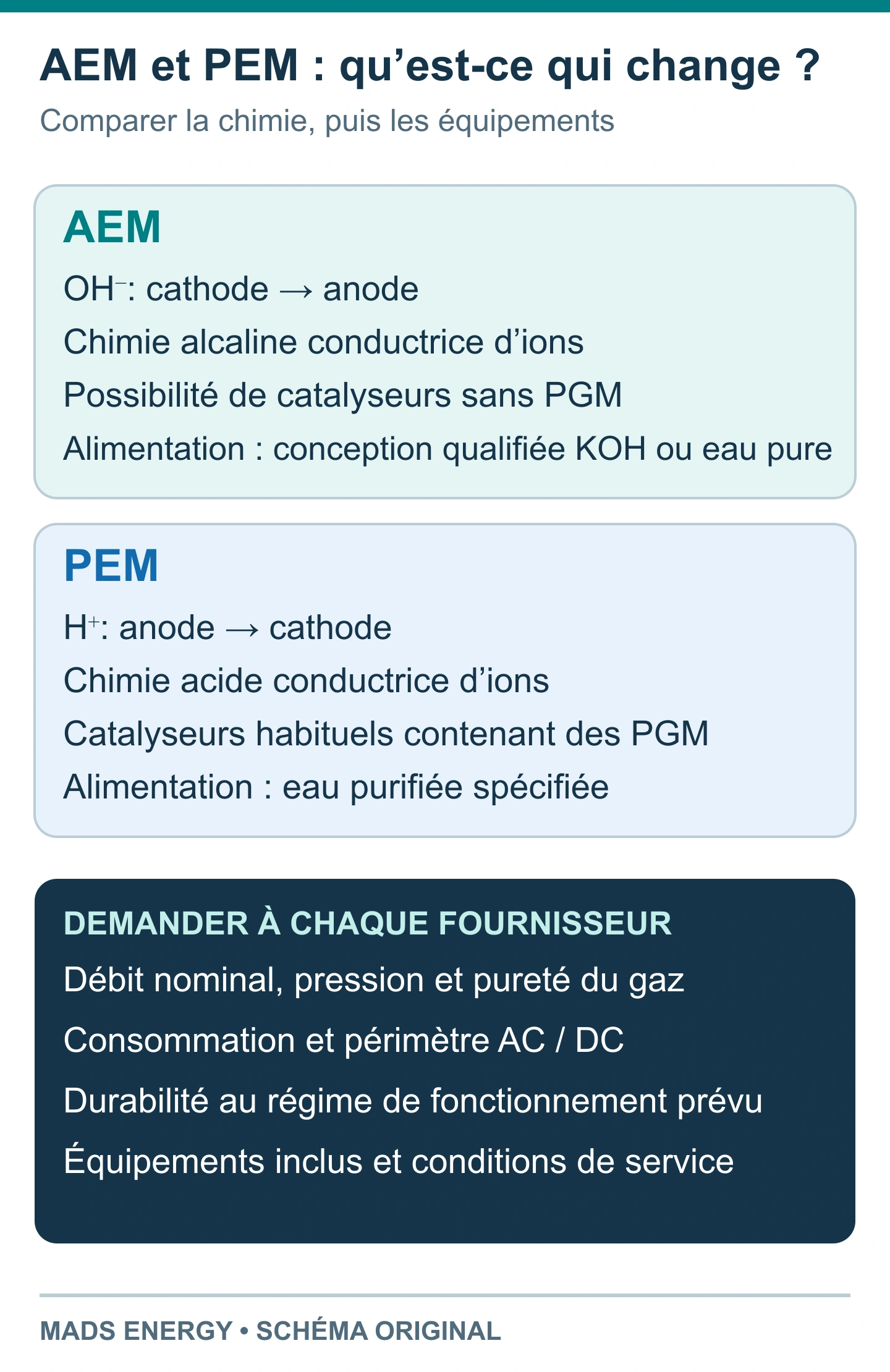

Figure 5. L’AEM et le PEM utilisent des chimies différentes pour la conduction ionique. Le panneau inférieur liste les informations à demander à l’un ou l’autre fournisseur ; il ne s’agit pas d’une notation des produits.
Matériaux et coûts. L’AEM offre des possibilités de réduire le recours aux métaux rares des catalyseurs. Le coût d’investissement réel comprend aussi le rendement de fabrication, la surface des cellules, les composants du stack et les équipements auxiliaires. Le coût d’exploitation inclut l’électricité, la maintenance, les consommables et les remplacements. Comparez une configuration chiffrée et ses hypothèses d’entretien ; la chimie de la membrane ne suffit pas à établir une baisse des CAPEX ou des OPEX.
Débit et régime de fonctionnement. Précisez le débit d’hydrogène requis, la pression de sortie, la pureté, les heures de fonctionnement quotidiennes et le profil de charge attendu. Demandez le point de fonctionnement nominal et les éléments qui le justifient, y compris la qualité du gaz sur toute la plage de charge utilisable.
Durabilité et échelle. Vérifiez que les résultats correspondent à la surface des cellules, à leur nombre et à la configuration proposés. Une petite cellule de recherche, un stack court et un système installé répondent à des questions différentes. Consignez séparément les heures de fonctionnement démontrées, la durée de vie projetée et la couverture de garantie. Un résultat académique de performance maximale et une valeur nominale industrielle peuvent refléter des priorités de conception différentes ; chacun doit être accompagné de ses conditions d’essai.
Périmètre de fourniture. Déterminez qui fournit l’alimentation électrique, le traitement de l’eau, le refroidissement, la gestion des gaz, la commande et la mise en service. Pour un projet PEM, les stacks d’électrolyseurs PEM et les générateurs d’hydrogène PEM de Mads Energy sont deux points de départ distincts pour définir ce périmètre. Ce sont des catégories de produits PEM ; la compatibilité avec la chimie AEM nécessite une conception qualifiée séparément.
Le document suivant le plus utile est un cahier des charges cohérent : un cycle de fonctionnement, un débit requis et un périmètre énergétique, avec des résultats de performance et de durabilité correspondant à la configuration proposée.
Sources et lectures complémentaires
Le sujet initial a été suggéré par la synthèse en chinois fournie pour cet article. L’analyse et les illustrations sont ici organisées de façon indépendante autour de l’évaluation des équipements. La comparaison historique est attribuée au Viewpoint de Son, Mirshekari, Raaijman et Corbett publié en 2025 dans ACS Energy Letters et à son correctif, dont les liens figurent ci-dessus. Le correctif remplace l’unité de densité de courant de la figure 1 par A/cm² et corrige une phrase sur la stabilité en eau pure ainsi que des renvois aux figures.
Les autres sources sont liées aux affirmations qu’elles étayent : le plan de programme 2024 et l’évaluation technologique du DOE, les protocoles d’essai du JRC, les mesures de cellules de Klingenhof et de ses collègues, la comparaison d’électrolytes d’Ul Hassan et de ses collègues, l’étude en eau pure de Song et de ses collègues, et la revue des composants de Du et de ses collègues. Sources techniques vérifiées le 26 octobre 2026. Toutes les figures sont des schémas explicatifs originaux.
