Un electrolizador de agua con membrana de intercambio aniónico (AEMWE) produce hidrógeno mediante una membrana polimérica que conduce iones hidróxido. Su química alcalina abre la posibilidad de utilizar catalizadores y componentes fabricados con materiales más abundantes. La cuestión práctica es si una celda concreta puede mantener su producción nominal, eficiencia y calidad del gas durante el ciclo de trabajo que necesita.
Para los ingenieros que comparan opciones AEM y PEM, una especificación útil relaciona tres aspectos: el punto de funcionamiento, los datos de durabilidad en ese punto y los equipos incluidos en la medición energética. Interpretarlos conjuntamente ofrece una visión mucho más clara que un récord de densidad de corriente por sí solo.
Cómo funciona un electrolizador AEM de agua
El hidrógeno se forma en el cátodo negativo. Allí, el agua acepta electrones y produce hidrógeno e iones hidróxido. Los iones hidróxido atraviesan la AEM desde el cátodo hasta el ánodo. En el ánodo positivo se consume hidróxido y se producen oxígeno, agua y electrones. La fuente externa de CC impulsa la reacción; los electrones circulan por el circuito eléctrico.
Cátodo: 4H₂O + 4e⁻ → 2H₂ + 4OH⁻
Ánodo: 4OH⁻ → O₂ + 2H₂O + 4e⁻
Reacción global: 2H₂O → 2H₂ + O₂

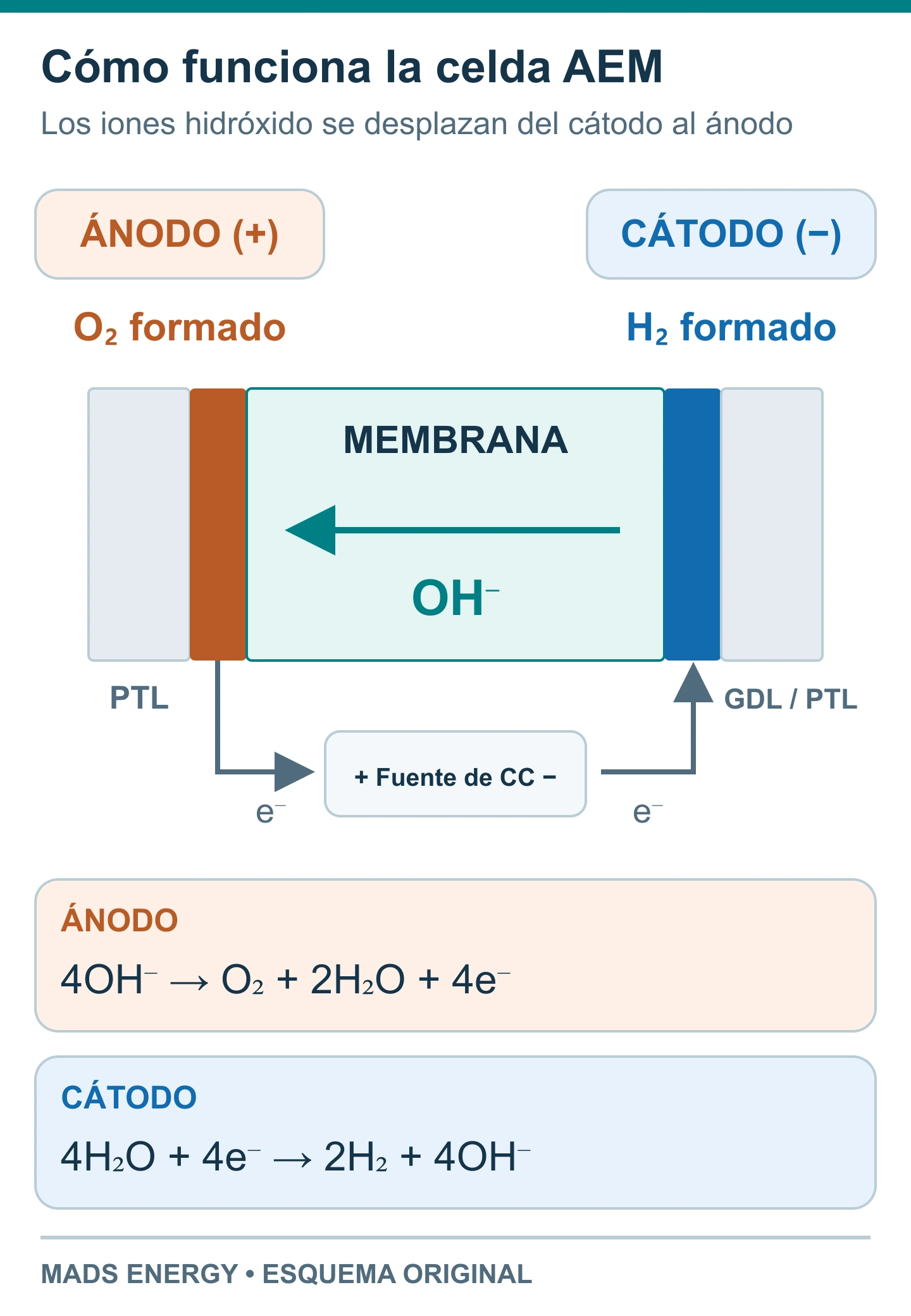

Figura 1. Esquema original de los recorridos de iones y electrones. Las configuraciones de alimentación de agua varían; las ecuaciones muestran dónde se consume y se forma el agua. Los espesores de las capas son ilustrativos.
En un electrolizador PEM, los protones se desplazan en sentido contrario: del ánodo al cátodo a través de una membrana ácida conductora de protones. Ese cambio de química afecta a los catalizadores, los ionómeros y los componentes resistentes a la corrosión. Por tanto, una AEM no puede sustituir directamente a una membrana PEM. La guía del principio de funcionamiento PEM explica el recorrido correspondiente de los protones. Para una descripción más amplia de la química AEM y de las funciones de sus componentes, consulte la revisión técnica de Du y colaboradores.
Interprete el rendimiento como un punto de funcionamiento
La densidad de corriente, expresada en A/cm² de área activa del electrodo, describe cuánta corriente atraviesa una determinada área de la celda. Una corriente mayor puede producir más hidrógeno en esa área si se mantiene la eficiencia farádica. La tensión determina la energía eléctrica necesaria por unidad de carga. Un resultado a corriente elevada debe acompañarse de su tensión.
Una curva de polarización también necesita la temperatura, la composición del electrolito, la presión, el área activa y el historial de acondicionamiento. Compruebe si la tensión se mide en los terminales de la celda o se corrige por las pérdidas óhmicas. Una curva corregida por iR ayuda a separar las pérdidas electroquímicas, pero la fuente de alimentación sigue teniendo que cubrir la tensión real en los terminales.
Un ejemplo publicado permite concretar esta distinción. Klingenhof y colaboradores presentaron celdas AEM que superaban los 5 A/cm² cerca de una tensión de celda sin corregir de 2 V, utilizando ánodos basados en NiFe, cátodos de platino y KOH 1 M. Sus mediciones de durabilidad se realizaron a 1 A/cm² durante aproximadamente 110 horas. Son experimentos diferentes: el ensayo de mantenimiento a corriente constante no demuestra 110 horas de funcionamiento a la corriente máxima mostrada en la curva de polarización. Consulte el artículo original, la Figura 4 y los métodos.
La misma distinción entre las condiciones nominales y las demostradas importa en las especificaciones PEM; consulte la densidad de corriente nominal en stacks PEM.

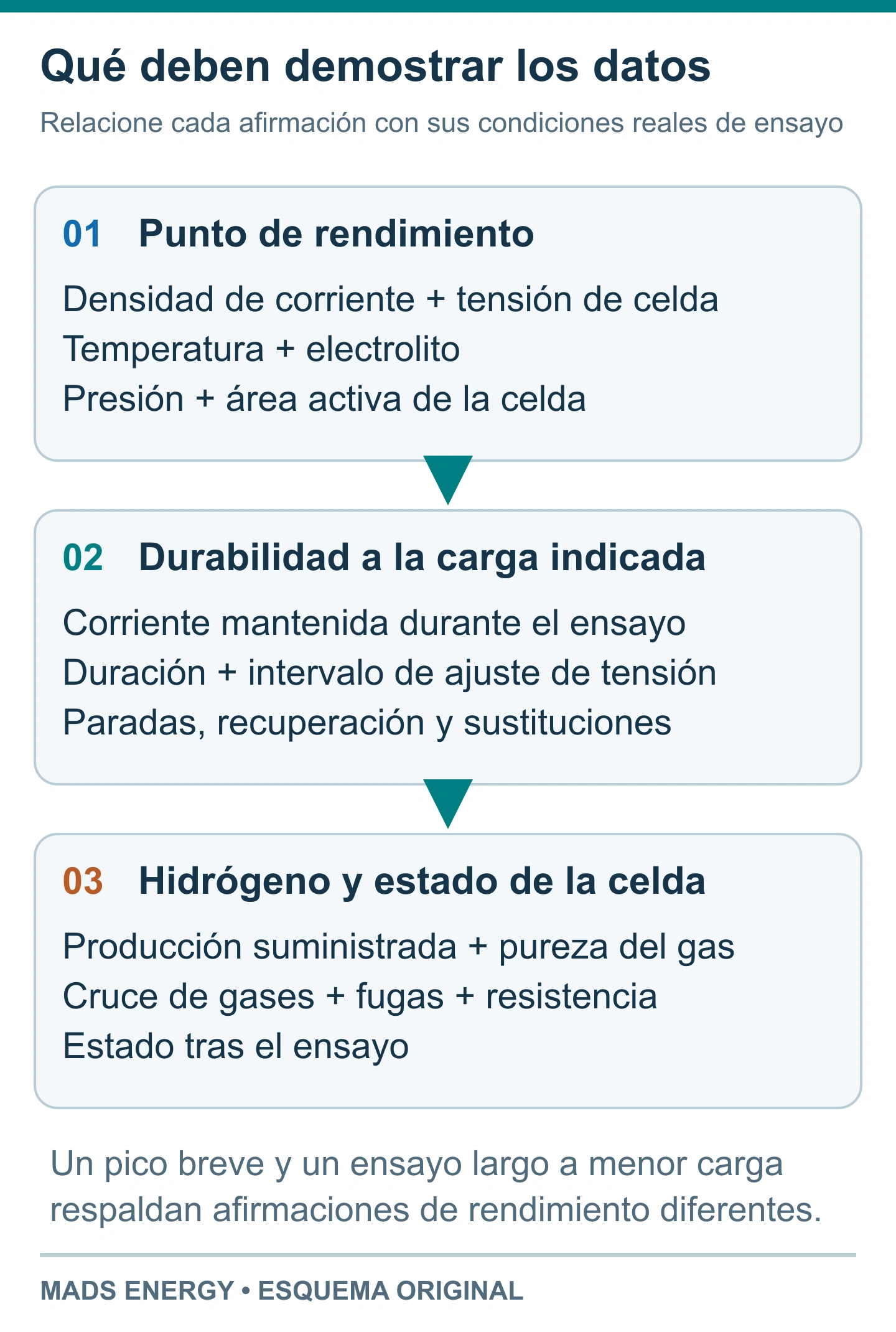

Figura 2. Procedimiento de comparación, no datos experimentales. Relacione las condiciones de funcionamiento del rendimiento declarado con los datos de durabilidad.
Qué demuestra realmente un resultado de durabilidad
A corriente constante, el aumento de la tensión de celda significa que mantener la misma corriente requiere más potencia eléctrica. Una tasa de degradación declarada, dV/dt, describe ese cambio durante un intervalo definido. El valor debe acompañarse de la duración del ensayo, el intervalo de ajuste, el acondicionamiento inicial, las interrupciones y cualquier sustitución de componentes.
Para entender la escala, un aumento constante de 10 µV/h añadiría 10 mV en 1000 horas. Este cálculo ilustra la unidad; no es una previsión de vida útil. La activación, los cambios reversibles y los modos de fallo posteriores pueden hacer que la evolución de la tensión sea no lineal. El cruce de gases, las fugas y la pérdida de producción de hidrógeno también importan, incluso cuando la pendiente de la tensión es pequeña.
El artículo de perspectiva de Son y colaboradores de 2025 comparó estudios de 2016–2024. Utilizó como criterio de selección una duración superior a 1000 horas y una degradación inferior a 10 µV/h para identificar casos publicados de funcionamiento relativamente estable. Era un filtro de análisis bibliográfico, no una certificación de vida útil. Sus clasificaciones de componentes describen ese conjunto de datos y sus condiciones de ensayo. Lea el artículo de perspectiva junto con su corrección publicada.
También existe una referencia oficial concreta: el Plan de Programa Plurianual del DOE de 2024 fijó para 2026 un hito de demostración AEM de 2 A/cm² a 1,8 V con una degradación inferior a 4 mV/khr, equivalente a 4 µV/h. Es un hito de I+D con una fecha y un contexto definidos, no una garantía ni una prueba de que una unidad comercial lo cumpla. Consulte la Tabla 3.4, página impresa 51.
Para un proyecto, solicite datos de funcionamiento con el perfil de carga previsto, además de datos en régimen estacionario. Los arranques, las paradas, los periodos de espera, los cambios de presión y los procedimientos de recuperación pueden modificar la interpretación de un ensayo prolongado. Los protocolos de ensayo armonizados del JRC de la Comisión Europea ofrecen un marco útil para definir condiciones de ensayo y límites del sistema comparables.
El agua pura y el KOH son condiciones de ensayo diferentes
Un electrolito alcalino disuelto puede aportar vías de conducción iónica dentro de un electrodo poroso que complementen las del ionómero. Con alimentación de agua pura, el aprovechamiento del catalizador depende mucho más de la red de ionómero y de su contacto con el catalizador. Un buen resultado en KOH 1 M no puede presentarse sin más como rendimiento con agua pura.
El historial de alimentación también importa. Ul Hassan y colaboradores investigaron el cambio de KOH a agua desionizada y mostraron por qué deben considerarse el electrolito residual y el procedimiento de lavado al interpretar un ensayo nominalmente realizado con agua pura. Solicite el protocolo de acondicionamiento y enjuague, junto con la especificación de la alimentación. Su estudio de 2022 aborda directamente esta comparación.
Los avances posteriores al periodo 2016–2024 de la revisión también modifican lo que puede afirmarse sobre el funcionamiento con agua pura. Song y colaboradores presentaron una celda de 5 cm² con un ionómero reticulado en el ánodo que funcionó con agua pura durante 1813 horas a 1 A/cm² y 80°C, con una tasa de degradación de tensión declarada de 0,03 mV/h, o 30 µV/h. El artículo de 2025 demuestra un diseño de electrodo concreto en condiciones definidas. También muestra por qué la «larga duración» y la «baja tasa de degradación» deben comprobarse por separado.
Al seleccionar equipos, la elección del electrolito afecta a la gestión de líquidos, los materiales compatibles, el control de la calidad del agua y el mantenimiento. Compare los requisitos de alimentación y servicio especificados por el proveedor con los servicios y el personal de operación disponibles en su emplazamiento.
Los componentes funcionan como un conjunto

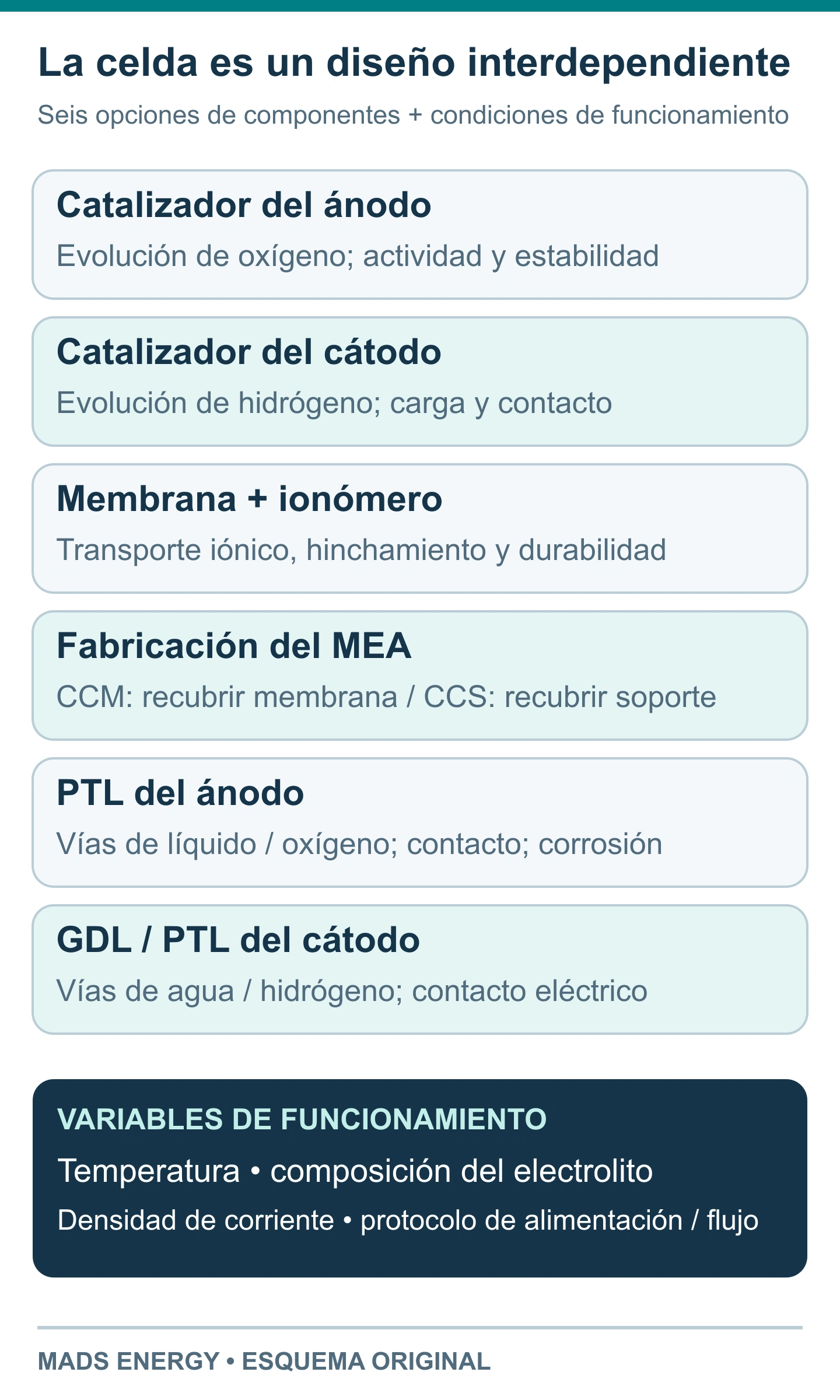

Figura 3. Mapa original de componentes. Las denominaciones de materiales identifican opciones de diseño, no una clasificación universal.
Catalizadores e ionómero. Los catalizadores de ánodo basados en níquel-hierro pueden permitir la evolución de oxígeno sin iridio, mientras que algunas demostraciones AEM de alto rendimiento siguen utilizando metales del grupo del platino en el cátodo. Por ello, «AEM» por sí solo no significa «sin PGM». La carga de catalizador, el contenido de ionómero, la estructura de poros y el contacto eléctrico determinan qué proporción del catalizador se aprovecha. En el estudio de Song y colaboradores, anclar el catalizador en una red de ionómero reticulado mejoró la integridad del electrodo y el transporte; la interfaz formaba parte del resultado, no solo el nombre del catalizador.
Membrana y fabricación. Es necesario equilibrar la conductividad, el espesor, el hinchamiento, la estabilidad química y el soporte mecánico. Una membrana recubierta de catalizador (CCM) sitúa la capa catalítica sobre la membrana; un sustrato recubierto de catalizador (CCS) la sitúa sobre un soporte poroso antes del ensamblaje. Klingenhof y colaboradores utilizaron un método de recubrimiento que controlaba el hinchamiento de la membrana durante la fabricación. Estos detalles del proceso ayudan a explicar por qué la denominación CCM o CCS, por sí sola, no permite predecir el rendimiento ni la durabilidad.
El imidazolio, el piperidinio y otras estructuras químicas de amonio cuaternario aparecen en la investigación sobre AEM. Son familias amplias de materiales. Compare la combinación concreta de polímero, refuerzo, espesor e ionómero en las condiciones propuestas, en lugar de seleccionar solo por el nombre de la familia.
Capas de transporte poroso. La PTL del ánodo y la capa de transporte del cátodo —a menudo denominada capa de difusión de gas, o GDL— proporcionan contacto eléctrico y vías para líquidos y gases. Su estructura de poros, estado superficial y compresión afectan al contacto y a la eliminación de burbujas. La idoneidad del material debe comprobarse al potencial de electrodo y en las condiciones del electrolito correspondientes; la experiencia con componentes PEM en medio ácido no cualifica automáticamente un componente para uso AEM en medio alcalino. Estas funciones y consideraciones sobre corrosión se tratan en la revisión de componentes AEM.
Temperatura y carga. El funcionamiento a mayor temperatura puede mejorar las velocidades de reacción y transporte, a la vez que modifica el envejecimiento del polímero y la gestión del agua. Aumentar la densidad de corriente incrementa la producción de gas por unidad de área y modifica las exigencias de transporte y refrigeración. Utilice los límites reales de funcionamiento y el historial de ensayos para evaluar esas opciones.
Compare por separado la eficiencia de la celda, del stack y del sistema
La tensión de una celda no representa el consumo energético de un generador de hidrógeno completo. Un stack combina varias celdas. Un sistema completo añade la conversión de energía y los equipos auxiliares, como circulación, refrigeración, control y tratamiento del gas. El secado o la compresión pueden estar incluidos en un presupuesto y excluidos de otro.

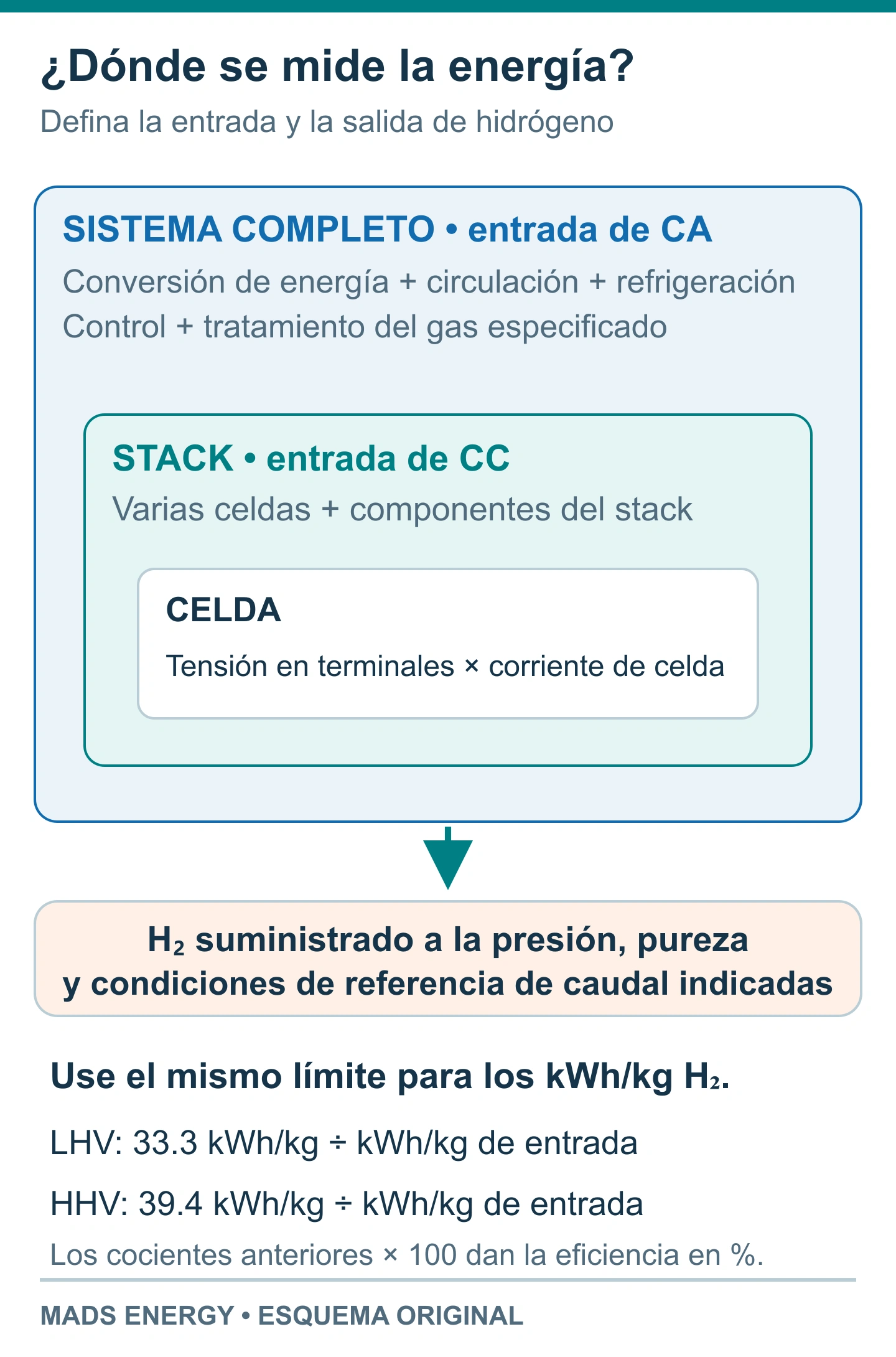

Figura 4. Esquema original de los límites de medición. Compare el consumo energético con las mismas condiciones de salida del hidrógeno y los mismos equipos incluidos.
Solicite el consumo medido en kWh/kg H₂, el límite de medición de la entrada de CA o CC, y la presión y pureza del hidrógeno suministrado. Si la producción se expresa en metros cúbicos normales, confirme la temperatura y la presión de referencia utilizadas para ese volumen.
La convención de poder calorífico también modifica el porcentaje de eficiencia. Por unidad de masa de hidrógeno, el poder calorífico inferior (LHV) es aproximadamente 33,3 kWh/kg y el superior (HHV), aproximadamente 39,4 kWh/kg. Para un sistema expresamente ilustrativo que consuma 50 kWh/kg, las eficiencias eléctricas correspondientes son aproximadamente del 67% sobre LHV y del 79% sobre HHV. Describen el mismo consumo energético. Los aportes externos de calor, cuando proceda, deben declararse por separado.
La evaluación tecnológica de la electrólisis del agua del DOE distingue los supuestos del stack y del sistema. Para el alcance del suministro comercial, consulte stack PEM frente a generador de hidrógeno completo.
AEM frente a PEM: compare los datos que respaldan el proyecto

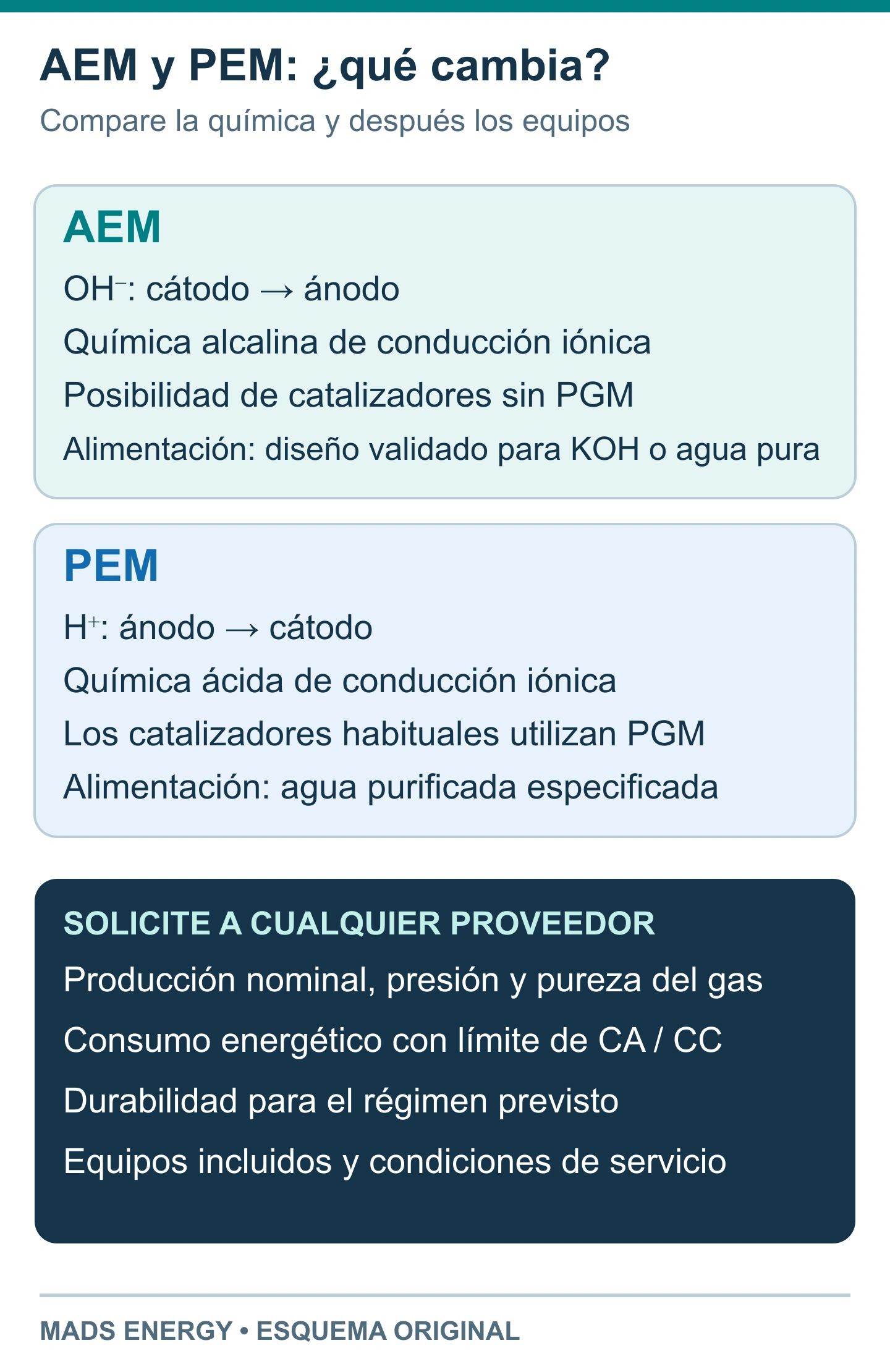

Figura 5. AEM y PEM utilizan químicas diferentes para conducir iones. El panel inferior enumera la información que conviene solicitar a cualquiera de los proveedores; no es una calificación del producto.
Materiales y coste. AEM ofrece oportunidades para reducir la dependencia de metales escasos en los catalizadores. El coste de inversión real también incluye el rendimiento de fabricación, el área de las celdas, los componentes del stack y el balance de planta. El coste de operación incluye electricidad, mantenimiento, consumibles y sustituciones. Compare una configuración presupuestada y sus supuestos de servicio; la química de la membrana, por sí sola, no permite establecer un CAPEX o un OPEX menor.
Producción y régimen de funcionamiento. Especifique el caudal de hidrógeno requerido, la presión de salida, la pureza, las horas diarias de funcionamiento y el perfil de carga previsto. Solicite el punto de funcionamiento nominal y los datos que lo respaldan, incluida la calidad del gas en todo el intervalo de carga utilizable.
Durabilidad y escala. Relacione los datos con el área de celda, el número de celdas y la configuración ofrecidos. Una pequeña celda de investigación, un stack de pocas celdas y un sistema instalado responden a preguntas diferentes. Registre por separado las horas de funcionamiento demostradas, la vida útil prevista y la cobertura de la garantía. Un resultado académico de rendimiento máximo y un valor nominal industrial pueden reflejar prioridades de diseño diferentes; cada uno necesita sus propias condiciones de ensayo.
Alcance de suministro. Establezca quién proporciona la fuente de alimentación, el tratamiento de agua, la refrigeración, la gestión de gases, el control y la puesta en marcha. Para un proyecto PEM, los stacks de electrólisis PEM y los generadores de hidrógeno PEM de Mads Energy son puntos de partida distintos para definir ese alcance. Son categorías de productos PEM; la compatibilidad con la química AEM requiere un diseño cualificado por separado.
El siguiente documento más útil es una especificación coherente: un ciclo de trabajo, un requisito de producción y un límite de medición energética, con datos de rendimiento y durabilidad asociados a la configuración ofrecida.
Fuentes y lecturas adicionales
El tema original surgió del resumen en chino proporcionado para este artículo. La exposición y las ilustraciones de este texto se han organizado de forma independiente en torno a la evaluación de equipos. La comparación histórica se atribuye al artículo de perspectiva de Son, Mirshekari, Raaijman y Corbett publicado en ACS Energy Letters en 2025 y a su corrección, enlazados más arriba. La corrección cambia la unidad de densidad de corriente de la Figura 1 a A/cm² y corrige una frase sobre estabilidad con agua pura y referencias a figuras.
Las fuentes adicionales se enlazan junto a las afirmaciones que respaldan: el plan de programa de 2024 y la evaluación tecnológica del DOE, los protocolos de ensayo del JRC, las mediciones de celdas de Klingenhof y colaboradores, la comparación de electrolitos de Ul Hassan y colaboradores, el estudio con agua pura de Song y colaboradores, y la revisión de componentes de Du y colaboradores. Fuentes técnicas consultadas el 26 de octubre de 2026. Todas las figuras son esquemas explicativos originales.
